Calibrateur de fréquence 96040A

de précision

Principales fonctions

• Simplifie les systèmes d'étalonnage RF en remplaçant plusieurs instruments et accessoires par une seule source.
• Accélère les procédures d'étalonnage, réduit les erreurs opérateur et rationalise la métrologie RF.
• Couvre la plupart des points de test pour l'étalonnage d'analyseurs de spectre jusqu'à 4 GHz (plage 1 mHz–4 GHz).
• Automatisation possible via MET/CAL® Plus pour augmenter l'efficacité et la capacité.

Présentation produit
Le 96040A est une source de référence RF dédiée à faible bruit de phase conçue pour concentrer les charges d'étalonnage RF. Il offre une résolution fine en fréquence, une sortie nivelée, de faibles harmoniques et parasites, une large plage dynamique et une modulation interne pour répondre aux besoins de la R&D, des tests de production et des systèmes ATE tout en réduisant la complexité du système.

Couverture de charge de travail étendue

• Analyseurs de spectre
• Analyseurs et appareils de mesure de modulation
• Wattmètres RF et capteurs
• Fréquencemètres
• Atténuateurs et atténuateurs pas à pas
• Autres équipements de test RF

Plus qu'un calibrateur RF
Lorsque le bruit de phase, les harmoniques, la plage dynamique ou la précision de modulation sont critiques, le 96040A surpasse les générateurs de signaux grand public. Avec une plage de 1 mHz à 4 GHz il couvre la majorité des tests d'analyseurs de spectre ; pour des fréquences supérieures il complète d'autres sources RF/micro-ondes.

Réduisez le coût de votre système d'étalonnage RF
Le 96040A peut remplacer de nombreux composants du système, réduisant les coûts d'achat, d'installation, de maintenance et de transport. Remplacements typiques : plusieurs sources, wattmètres et capteurs, atténuateurs, filtres, pads, coupleurs et fréquencemètre 50 MHz.

Pas besoin de générateurs de fonctions supplémentaires
La modulation interne (AM, FM, PM ; interne et externe) et les fonctions de balayage suppriment le besoin de nombreux générateurs de fonctions basse fréquence pour les tests de modulation et de temps de balayage.

Conçu pour l'étalonnage RF

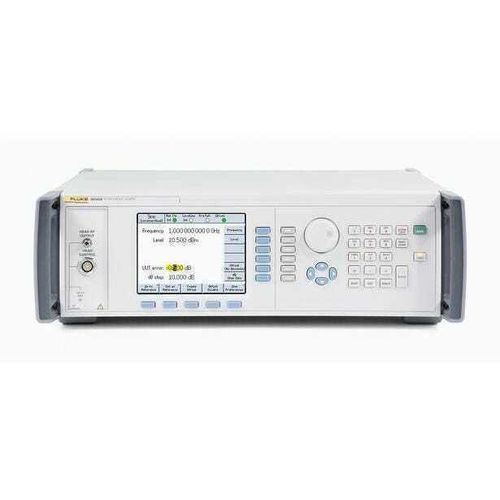

Interface orientée étalonnage avec touches dédiées, softkeys contextuelles et écran couleur lisible pour accélérer les procédures. Les niveaux de sortie peuvent être affichés en puissance (W ou dBm) ou en tension (RMS ou p-p) et convertis sans perdre les valeurs saisies.

Précision "What you set is what you get" et pureté de signal
Un tête de nivellement précise délivre les niveaux définis directement au DUT, minimisant pertes, bruit et erreurs d'adaptation. La tête préserve l'intégrité du signal sur une plage dynamique de 154 dB jusqu'à −130 dBm et facilite les workflows "connect once and test many".

Étalonné comme système pour garantir les performances

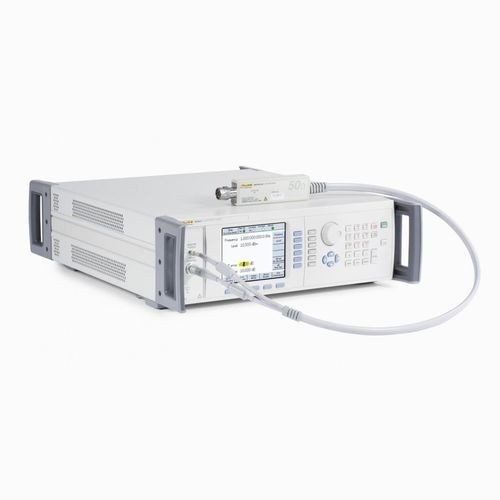

Le 96040A est livré avec une tête de nivellement 50 Ω (la version /75 inclut des têtes 50 Ω et 75 Ω). Le boîtier principal et la tête sont étalonnés ensemble et fournis avec un certificat d'étalonnage conforme ISO 17025 contenant les données clés (niveau/atténuation, VSWR de sortie, bruit de phase). Certification accréditée disponible.

Performances de bruit de phase de pointe
Bruit de phase optimisé sur les offsets de 1 Hz à 10 MHz ; les données de bruit de phase sont incluses dans le certificat de chaque unité. Pour des essais à très larges offsets, un filtre passe‑bande 1 GHz (9600FLT) est disponible en accessoire.

Entrées/sorties de référence et fonctions de balayage
L'entrée de référence externe en face arrière permet de verrouiller le 96040A sur une référence externe (par ex. rubidium). La sortie de référence peut verrouiller le DUT. Les balayages supportent 1 mHz à 4 GHz (linéaire ou logarithmique ; stop-start ou centre-portée).

Automatisation et compatibilité
Le 96040A s'intègre aux systèmes automatisés et à MET/CAL® Plus pour des opérations étendues sans surveillance et un débit accru. L'émulation de commandes GPIB pour les instruments historiques (famille 9640A, HP3335, HP8662A/HP8663A) facilite le remplacement plug-and-play.

Caractéristiques / spécifications techniques (résumé)

• Plage de fréquence : 1 mHz à 4 GHz
• Niveaux (sortie 50 Ω) : −130 dBm à +24 dBm jusqu'à 125 MHz ; 14 dBm à 4 GHz (nivelé)
• Résolution : 10 µHz (fréquence) ; 0,001 dB (niveau)
• Précision fréquence : ±0,05 ppm ±5 µHz
• Précisions niveau (exemples) : jusqu'à −48 dBm : ±0,03 dB à 100 kHz ; ±0,05 dB à 128 MHz ; ±0,3 dB à 4 GHz
• Atténuation : ±0,02 dB à 49 dB ; ±0,15 dB à 110 dB
• VSWR : ≤1,05 ≤100 MHz ; ≤1,1 ≤2 GHz ; 1,0 + 0,05×f(GHz) 2–4 GHz
• Harmoniques/parasites : –60 dBc harmoniques ; –78 dBc parasites jusqu'à 1 GHz
• Bruit de phase (1 GHz) : typ. –144 dBc/Hz (10 kHz–100 kHz offset)
• Modulation : AM, FM, PM (interne/extern)
• Balayage : 1 mHz à 4 GHz
• Compteur : interne 50 MHz
• Interfaces : IEEE-488.2 (GPIB) ; émulation GPIB pour modèles legacy
• Température : 0 °C à 50 °C ; stockage −20 °C à +70 °C
• Dimensions : 146 × 442 × 551 mm ; Poids : 18 kg
