Équipement de manutention automatique Mineshaft

intégrépour roue

Présentation
Le choix adapté d'équipements de puits est essentiel pour maintenir l'efficacité opérationnelle et assurer la protection du personnel en exploitation souterraine. FLS fournit une gamme complète d'équipements de chevalement et de puits, conçue sur mesure pour couvrir le puits du chevalement au fond de puits, pour le transport du personnel, des matériaux et du minerai.

Avantages clés

• Personnalisable selon l'agencement et l'application du site
• Éléments de sécurité conçus pour protéger le personnel et les équipements
• Conçus pour une longue durée de vie et une maintenance simplifiée afin de réduire les OPEX et les arrêts

Portée et objectif du produit
Les équipements de puits FLS comprennent des dispositifs d'arrêt (catch gear), des systèmes d'arrestation, des poulies de câbles et leurs attaches, des rouleaux-guide, des systèmes de chargement et de déchargement des skips, des cages, des skips et les équipements auxiliaires associés. Chaque solution est adaptée aux conditions d'exploitation et aux exigences réglementaires du site.

Dispositifs d'arrêt du chevalement
Les dispositifs d'arrêt sont conçus pour accrocher et retenir une benne ou une cage en cas de survitesse ou de rupture de câble. Les conceptions utilisent l'analyse par éléments finis pour résister aux charges maximales et faciliter l'inspection et la maintenance.

• Configurations spécifiques au site pour une protection maximale
• Conception structurelle optimisée
• Fonctions favorisant la maintenance, comme des collecteurs de graissage en point unique
• Options de rétraction à distance

Systèmes d'arrestation
Les cadres d'arrestation offrent une décélération prévisible et un arrêt contrôlé des organes de levage en situation de sous- ou survitesse.

• Protège les organes de levage contre les dommages
• Solutions économiques
• Faible besoin de maintenance

Poulies de câble
Des poulies durables de tête, de descente, compensatrices et de déviation sont disponibles pour toutes les tailles de câble avec plusieurs options de revêtement. Les poulies résistent à des charges proches de la résistance à la rupture du câble et conviennent aux installations peu encombrées. Les poulies à double gorge facilitent le changement de câble.

• Qualité assurée par des tests approfondis
• Longue durée de service
• Conçues pour respecter ou dépasser les normes en vigueur

Attaches de câble
Les attaches de câble fournissent des connexions sûres et une manœuvre précise. La gamme inclut manchons, cappels de type thimble, thimbles pleins et colliers, émerillons et crochets tournants, presse-étoupes, systèmes de tension de câble guide et liaisons hydrauliques à réglage fin.

• Solutions configurables pour toutes les applications minières
• Fiabilité et longue durée d'exploitation
• Faibles coûts de maintenance et de réparation

Rouleaux-guide
Les rouleaux-guide préviennent le désalignement et réduisent le risque d'arrêts coûteux. Un large choix de tailles, pneus, matériaux et fixations permet d'optimiser l'adaptation aux conditions du puits pour un alignement durable et une maintenance réduite.

• Assure un alignement durable
• Optimisé selon les conditions du site
• Réduit les besoins de maintenance et de réparation

Système de charge de batterie embarqué
Un système de charge de batterie intégré récupère l'énergie cinétique du skip pour recharger les batteries des systèmes de communication embarqués, réduisant la consommation d'énergie externe et simplifiant la maintenance tout en garantissant l'alimentation des communications.

• Réduit la consommation d'énergie externe
• Diminue les coûts énergétiques de recharge
• Simplifie les opérations de maintenance

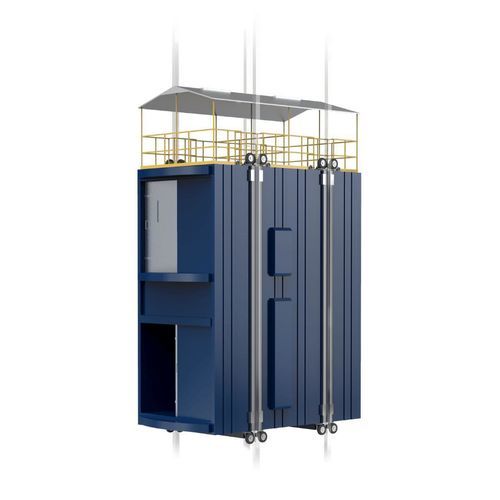

Cages de puits et sécurité
FLS fournit des cages de service, auxiliaires et de remorque de différentes tailles et conceptions. Les cages sont fabriquées en matériaux légers et durables et intègrent des mesures de sécurité éprouvées.

• Fonctions de sécurité conçues
• Conceptions sur mesure pour l'application
• Méthodes de construction éprouvées

Frein de sécurité Cage Guardian™
Le frein Cage Guardian™ utilise des guides en acier conçus et des systèmes mécaniques redondants qui se déclenchent automatiquement en cas de corde lâche ou de rupture de suspension, protégeant les occupants et respectant les réglementations strictes de sécurité.

• Conforme aux normes strictes de sécurité minière
• Multiples systèmes mécaniques redondants
• Fonctionne dans les conditions normales de transport du personnel

Skips et systèmes de déchargement
FLS propose une gamme complète de skips (Bottom Dump, Kimberly, Arc-Gate, Sala et Rolachute™) et des conceptions sur mesure. Les systèmes de chargement et de déchargement sont conçus pour une exploitation sûre et efficace en espaces confinés souterrains.

• Construction robuste et durable
• Matériaux et options personnalisables
• Disponibles avec dispositifs de sécurité éprouvés

Systèmes de chargement de skips et mécanisme de basculement à manivelle
Les systèmes de chargement incluent une mesure par capteur de charge pour un chargement précis. Les mécanismes de basculement à manivelle offrent une liaison manivelle motorisée et un châssis de basculement qui peuvent augmenter la production, optimiser la capacité de remontée et réduire la hauteur du chevalement par rapport à certaines solutions hydrauliques ou à vis.

• Chargement sûr et précis des skips
• Amélioration typique de la production pouvant atteindre ~10%
• Optimise la capacité de remontée et réduit la complexité du système

Conçu pour la durabilité
Les conceptions privilégient l'efficacité énergétique, la sécurité et la circularité : cages légères et durables, charge embarquée et composants longue durée réduisent la consommation d'énergie, la fréquence de maintenance et les déchets de remplacement.

• Récupération d'énergie via la charge embarquée
• Sécurité par freins automatiques et systèmes redondants
• Composants longue durée favorisant la circularité

Caractéristiques techniques / spécifications

• Portée : systèmes complets de puits de tête au fond de puits (catch gear, arrestors, poulies, attaches, rouleaux-guide, skips, cages, systèmes de chargement et de déchargement)
• Approche de conception : ingénierie sur mesure adaptée aux conditions et agencements du site
• Fonctions de sécurité : dispositifs d'arrêt, cadres d'arrestation, frein Cage Guardian™, systèmes mécaniques redondants
• Maintenance : conception favorisant l'inspection et la maintenance aisées, collecteurs de graissage en point unique et réduction de la fréquence de maintenance
• Durabilité : composants testés et conçus pour dépasser les normes, revêtements et constructions longue durée
• Énergie : option de charge embarquée pour récupérer l'énergie cinétique des skips pour les communications et systèmes auxiliaires
• Options de chargement/déchargement : plusieurs types de skips et mécanismes de basculement à manivelle selon l'application
