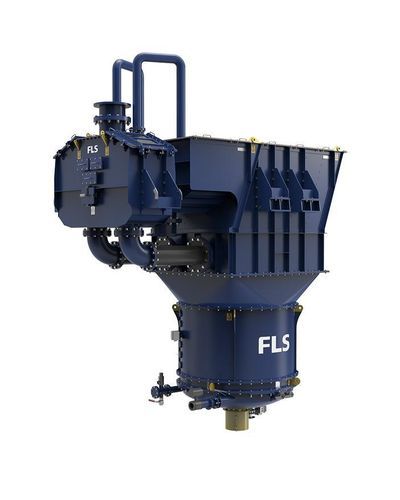

Séparateur de solides REFLUX® Classifier

à lamellespour mineraihumide

Présentation
Les REFLUX Classifier® et GradePro™ combinent un lit fluidisé et une séparation par lamelles inclinées pour offrir une classification gravimétrique des particules au-delà des technologies classiques. Ces unités compactes améliorent la capacité, l'adaptabilité et l'efficacité de séparation pour le traitement des minerais et la gestion des queues de traitement.

Principales caractéristiques et avantages

• Meilleure efficacité de séparation des particules fines grâce à la technologie REFLUX de lit fluidisé brevetée.
• Capacité unitaire augmentée et empreinte réduite par la combinaison du lit fluidisé et des plaques lamellaires inclinées en parallèle.
• Conception à faible usure avec protection anticorrosion interne et externe; préassemblé et testé en usine contre les fuites.
• Fonctionnalités de sécurité: élingues de levage dimensionnées, soupape de décharge en acier inoxydable et surveillance de pression à distance.

REFLUX Classifier (RC®) - points forts
Conçu pour séparer la magnétite et l'hématite du quartz à des capacités allant jusqu'à 500 tph pour une seule unité. Plage d'alimentation typique autour de -0,300 mm à +0,025 mm. Utilisations fréquentes: désablage, concentration de chrome, mica, spodumène, sables minéraux, manganèse et potasse.

GradePro™ Classifier - points forts
Optimisé pour récupérer de la valeur à partir de minerais de faible teneur et de résidus; GradePro™ propose une solution simple, économique et facile à exploiter pour concentrer les minéraux précieux issus d'aliments de faible qualité.

Principe de fonctionnement
Le pulpe d'alimentation entre sous les plaques lamellaires et forme un lit fluidisé dans la chambre de mélange. Les matériaux à plus forte densité ou plus grossiers s'enfoncent et sont évacués; les particules plus fines ou de plus faible densité sont rejetées vers le haut dans la section lamellaire et débordent avec l'eau de process. Les canaux lamellaires favorisent la décantation des fines denses déplacées, qui glissent le long des plaques et recirculent vers la zone de milieu dense, améliorant la récupération globale.

Maintenance et service
Les unités sont configurées à partir d'essais en laboratoire et en pilote pour s'adapter aux applications spécifiques. Conçues pour faciliter le transport, l'assemblage sur site et l'installation afin de réduire les temps et coûts de mise en service. Le support après-vente inclut dépannage, optimisation des process et fourniture de pièces de rechange et d'usure.

Caractéristiques techniques

• Capacité typique par unité: jusqu'à 500 tph (selon application).
• Plage de granulométrie d'alimentation typique: environ -0,300 mm à +0,025 mm.
• Principe de séparation: lit fluidisé combiné à des canaux lamellaires — séparation par densité et taille de particule.
• Produits usuels: magnétite, hématite, chrome, mica, spodumène, sables minéraux, manganèse, potasse; adapté au désablage et au traitement des queues.
• Construction: protection anticorrosion interne et externe; tous les joints scellés avec mastic élastique; préassemblé et testé en usine.
• Sécurité: élingues de levage dimensionnées, soupape de sécurité en acier inoxydable sur la chambre de fluidisation, indicateur de pression pour surveillance à distance.
• Avantages opérationnels: encombrement réduit, capacité unitaire accrue, adaptable à la plupart des installations, conception à faible usure et maintenance réduite.
• Essais et livraison: préassemblage et tests en usine pour minimiser l'assemblage et la mise en service sur site.
