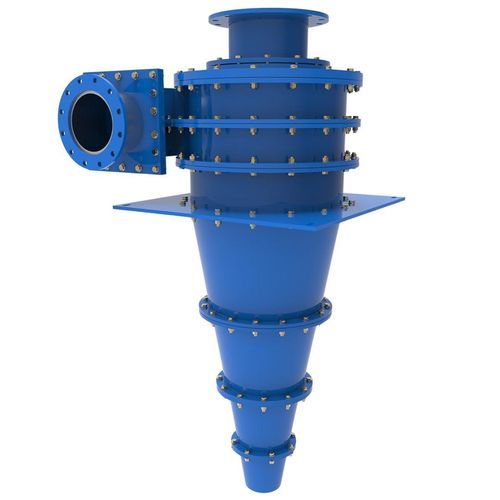

Hydrocyclone liquide KREBS®

Présentation
Les hydrocyclones à milieu dense KREBS® de FLSmidth assurent une séparation haute efficacité des particules minérales et du minerai gangue à l'aide d'un milieu dense magnétite-eau. Ils permettent une séparation efficace à des débits d'alimentation élevés avec des exigences d'entretien relativement faibles par rapport aux dispositifs statiques traditionnels.

Avantages clés

• Séparation haute efficacité — L'action centrifuge de l'hydrocyclone améliore la récupération des fines que les réservoirs statiques ne récupèrent pas efficacement ; les cyclones sont économiques et demandent généralement peu d'attention opérateur.
• Débits d'alimentation supérieurs — Les conceptions grand diamètre acceptent une taille d'alimentation élevée pour une séparation efficace à des cadences accrues.
• Longue durée de service — Revêtements d'entrée en carreaux céramiques épais, composants d'anneau emboîtables préconçus et protection monolithique céramique robuste au cône inférieur et à l'apex prolongent la durée de vie en service dense abrasif.

Nos hydrocyclones à milieu dense
Les unités traitent des particules d'alimentation jusqu'à 102 mm (4 in.). Les capacités typiques par cyclone varient d'environ 77 tph (85 stph) jusqu'à ~894 tph (985 stph) selon le modèle et les conditions. Les équipements sont fournis en cyclones individuels ou en grappes multi-unités avec vannes d'isolement, manomètres, tuyauterie, bandes collectrices, structures de support, instrumentation et accessoires. Le fonctionnement utilise un milieu dense (magnétite et/ou ferrosilicium) en suspension dans l'eau pour établir une séparation par densité dans un écoulement tourbillonnant sous pression.

Conception et protection contre l'usure
Pour résister à l'abrasivité du milieu dense, les cyclones KREBS® utilisent des carreaux d'entrée céramiques épais en deux grades préconçus (épaisseur typique 25–38 mm / 1–1,5 in). Les carreaux sont usinés à l'état vert puis cuits pour produire des éléments de revêtement emboîtables et sérialisés pour une durée de vie prolongée. La partie cône inférieur et l'apex sont protégés par un revêtement céramique monolithique robuste.

Applications

• Nettoyage du charbon (application classique de séparation à milieu dense)
• Séparations à milieu dense pour le nickel, le diamant et autres minéraux industriels

Comparaison des modèles (valeurs sélectionnées)
Remarque : les valeurs indiquées sont représentatives par modèle/cyclone et correspondent aux données fabricant typiques pour les tailles comparées.
Modèle | Taille maxi particules d'alimentation (in., mm) | Capacité aliment. à sec (stph, mtph) | Plage débit pulpe (gpm, m3/h) | Équivalent de charge (ft, m)
D20B | 3/4 in., 19 mm | 85 stph, 77 mtph | 1,050 gpm, 238 m3/h | 15 ft, 4.6 m
D26B | 1½ in., 38 mm | 150 stph, 136 mtph | 1,910 gpm, 434 m3/h | 20 ft, 6.1 m

Notes sur essais et fourniture
FLSmidth accompagne la validation par essais en laboratoire et essais sur site et propose des services aftermarket incluant formation maintenance, pièces détachées et consommables, ainsi que programmes de reconstruction/échange de cyclones. La sélection repose sur l'analyse des contraintes de procédé afin d'assurer la configuration correcte de l'équipement et des grappes pour l'application.

Caractéristiques techniques

• Dénomination commerciale : KREBS® heavy-media hydrocyclones
• Fabricant / marque : FLSmidth
• Capacité taille maxi alimentation : jusqu'à 102 mm (4 in.)
• Plage de capacité typique par cyclone : ~77 tph (85 stph) à ~894 tph (985 stph) selon modèle et charge
• Exemples de débit pulpe : ~1,050 gpm (238 m3/h) à ~1,910 gpm (434 m3/h) pour modèles sélectionnés
• Exemples d'équivalent de charge : ~15 ft (4.6 m) à ~20 ft (6.1 m) pour modèles sélectionnés
• Milieu dense : magnétite et/ou ferrosilicium en eau
• Protection contre l'usure : carreaux d'entrée céramiques préconçus (25–38 mm / 1–1,5 in) et revêtement céramique monolithique pour cône inférieur et apex
• Options de fourniture : cyclones unitaires ou grappes multi-unités avec vannes, manomètres, tuyauterie, bandes collectrices, structures de support et instrumentation
