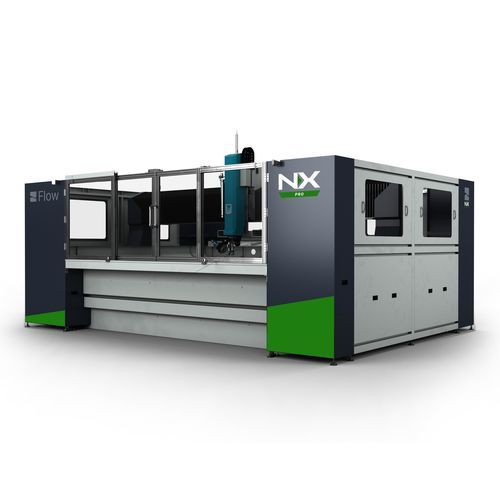

Machine de découpe au jet d'eau abrasif NX Pro series

pour métalde tôleavec logiciel de paramétrage

Présentation
Le NX Pro est un système industriel de découpe par jet d'eau conçu pour assurer un fort taux de disponibilité et réduire les coûts d'exploitation. Il intègre le premier recyclage abrasif entièrement automatisé du secteur, une enceinte de coupe fermée, la NX Pump Technology à économie d'énergie et une suite logicielle mise à jour pour une programmation intuitive et une simulation en temps réel. Le système récupère l'abrasif usagé pour réutilisation sans intervention manuelle, adapté à la production continue en ateliers et sous-traitance.

Caractéristiques clés

• Système d'enceinte intelligent — Enceinte de coupe entièrement fermée réduisant le bruit et les projections, améliorant l'accès et la visibilité grâce à un éclairage LED intégré, des vitrages panoramiques et des portes coulissantes.
• Recyclage des abrasifs — Récupération automatisée de l'abrasif réduisant la consommation et l'élimination jusqu'à 50 %, diminuant les coûts de consommables et de gestion des déchets.
• Conçu pour l'efficacité — NX Pump Technology avec variateur de fréquence réduit la consommation d'énergie (10–30 % selon les conditions d'utilisation) et utilise des composants longue durée pour limiter les intervalles de maintenance.
• Évacuation automatique des abrasifs — Extraction continue de l'abrasif consommé par air d'atelier sans moteurs ni manutention manuelle.
• Options de tête de coupe — Standard Waterjet (abrasif grenat pour matériaux durs) ; Dynamic Waterjet® (vitesse et précision accrues) ; Dynamic Waterjet® XD (mouvement 5 axes précis pour angles composés, compatible avec Compass pour flexibilité maximale).

Tailles de la série NX Pro

• NX Pro 2020 — Aire de travail : 2 m x 2 m
• NX Pro 3020 — Aire de travail : 3,05 m x 2 m
• NX Pro 4020 — Aire de travail : 4 m x 2 m
• NX Pro 4040 — Aire de travail : 4 m x 4 m

Spécifications générales (métrique)
Vitesse de déplacement rapide maximale : 17,8 m/min
Précision de position linéaire : ± 0,0127 mm
Répétabilité : ± 0,02 mm
Course de l'axe Z : 305 mm, 610 mm
Aire de travail : NX Pro 2020 : 2 m x 2 m ; NX Pro 3020 : 3,05 m x 2 m ; NX Pro 4020 : 4 m x 2 m ; NX Pro 4040 : 4 m x 4 m
Accélération : 0,1 g
Circularité ballbar : ± 0,0635 mm

Spécifications générales (impérial)
Vitesse de déplacement rapide maximale : 700 in/min
Précision de position linéaire : ± 0,0005 in
Répétabilité : ± 0,0008 in
Course de l'axe Z : 12 in, 24 in
Aire de travail : NX Pro 2020 : 6'-6" x 6'-6" ; NX Pro 3020 : 10'-0" x 6'-6" ; NX Pro 4020 : 13'-1" x 6'-6" ; NX Pro 4040 : 13'-1" x 13'-1"
Accélération : 0,1 g
Circularité ballbar : ± 0,0025 in

Caractéristiques techniques

• Vitesse de déplacement rapide maximale : 17,8 m/min (700 in/min)
• Précision de position linéaire : ± 0,0127 mm (± 0,0005 in)
• Répétabilité : ± 0,02 mm (± 0,0008 in)
• Course Z : 305 mm, 610 mm (12 in, 24 in)
• Options d'aire de travail : 2 m x 2 m ; 3,05 m x 2 m ; 4 m x 2 m ; 4 m x 4 m
• Accélération : 0,1 g
• Circularité ballbar : ± 0,0635 mm (± 0,0025 in)
• Le recyclage des abrasifs réduit la consommation et l'élimination jusqu'à 50 %
• La NX Pump Technology offre des économies d'énergie de 10–30 % selon les paramètres d'exploitation
