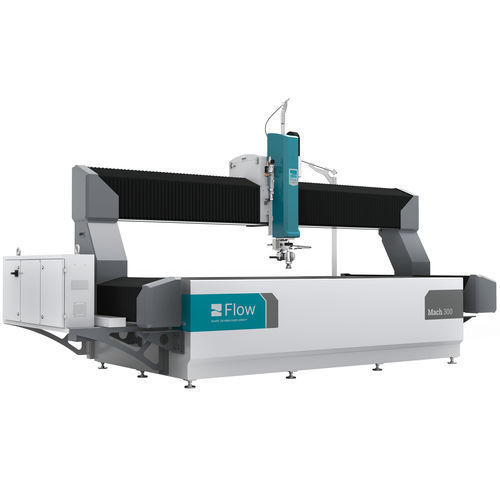

Système de découpe pour composites Mach 300 series

pour métalde tôlede plaques

Présentation
Le Mach 300 est un système compact de découpe par jet d'eau destiné aux applications industrielles 2D, compatible avec la découpe pure et la découpe abrasive. Il intègre les technologies de coupe Flow dans un encombrement adapté aux ateliers nécessitant une capacité de traitement polyvalente et une occupation au sol réduite.

Caractéristiques clés

• Conçu pour la production : Prend en charge des flux de coupe à grand volume ; le Dynamic Waterjet® augmente la vitesse et la précision par rapport au jet d'eau abrasif standard.
• Construction dédiée : Châssis acier intégral et composants agencés pour une performance de coupe stable et une mise en service simplifiée.
• Console roulante : Poste de commande mobile permettant à l'opérateur de positionner l'interface pour le chargement et la surveillance.
• Sécurité et assistance standard : Barrières lumineuses fournies en standard ; techniciens certifiés Flow, pièces détachées, formations et programmes de support disponibles.

Applications et matériaux
Adapté à la découpe de plastiques, composites, joints, caoutchouc, mousse, aluminium, acier et autres métaux selon la configuration de la tête de coupe et le choix de l'abrasif. Passage entre mode pure et abrasif avec des changements d'outillage minimaux.

Tailles de la série

• Mach 300 2015 — Volume de travail : 6'-6" x 5' [2 m x 1,5 m]
• Mach 300 3015 — Volume de travail : 10' x 5' [3 m x 1,5 m]

Options des composants principaux

• Technologie de tête de coupe : Pure Waterjet — jet d'eau fin pour matériaux tendres ; Standard Waterjet — abrasif garnet pour matériaux durs ; Dynamic Waterjet® — jusqu'à trois fois plus rapide et plus précis que le Standard Waterjet.
• Technologie de pompe : HyPlex® Prime (60 000 psi [4 150 bar]) ; MotoJet® (60 000 psi [4 150 bar]) ; MotoJet® X (60 000 psi [4 150 bar]) ; HyperJet® (jusqu'à 94 000 psi [6 500 bar], pressions de fonctionnement continues jusqu'à 87 000 psi [6 000 bar]).
• Suites logicielles : FlowMaster (FlowCut, FlowPath, FlowNest) pour coupe 2D ; FlowXpert (FlowXpert Infinity, FlowCut, FlowNest) pour programmation 2D et 3D.
• Services : Contrats de service, pièces de rechange, formation et assistance sur site pour maintenir la disponibilité et les performances.

Spécifications générales
Vitesse max de déplacement : 472 in/min [11,9 m/min]
Précision de positionnement linéaire : ± 0,001 in [± 0,025 mm]
Répétabilité : ± 0,001 in [± 0,025 mm]
Course en Z : 12 in [305 mm]
Volume de travail : Mach 300 2015 : 6'-6" x 5' [2 m x 1,5 m] ; Mach 300 3015 : 10' x 5' [3 m x 1,5 m]
Accélération : 0,075 g
Circularité ballbar : ± 0,003 in [± 0,0762 mm]

Caractéristiques / spécifications techniques

• Vitesse max de déplacement : 472 in/min [11,9 m/min]
• Précision de positionnement linéaire : ± 0,001 in [± 0,025 mm]
• Répétabilité : ± 0,001 in [± 0,025 mm]
• Course en Z : 12 in [305 mm]
• Volume de travail : Mach 300 2015 — 6'-6" x 5' [2 m x 1,5 m] ; Mach 300 3015 — 10' x 5' [3 m x 1,5 m]
• Accélération : 0,075 g
• Circularité ballbar : ± 0,003 in [± 0,0762 mm]
• Options de tête : Pure Waterjet, Standard Waterjet (abrasif), Dynamic Waterjet®
• Options de pompe : HyPlex® Prime, MotoJet®, MotoJet® X, HyperJet®
• Logiciels : FlowMaster, FlowXpert
