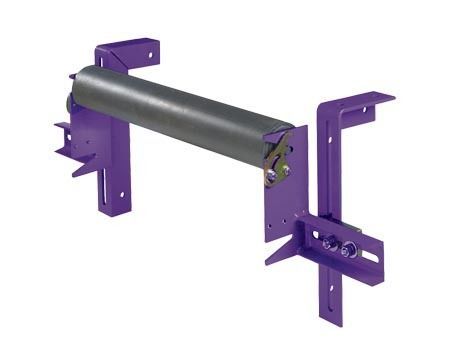

Rouleau de convoyeur en acier au carbone HDR series

en alliage d'acierpour convoyeur à bande

Présentation du produit
Les rouleaux stabilisateurs maintiennent le profil de la bande retour plat et stable afin de maximiser le contact avec les nettoyeurs de bande et d'améliorer l'efficacité du nettoyage.

Caractéristiques et avantages

• Maintient la bande plate et stable pour permettre aux lames du nettoyeur d'obtenir un contact optimal
• Convient aux applications avec cupule de bande ou ailette de bande
• Améliore les performances du nettoyeur secondaire et prolonge la durée de vie des lames/pointes en prévenant les irrégularités

Spécifications

• Kit de support pour rouleau stabilisateur :
  • Réglage horizontal et vertical pour s'adapter à différentes géométries de convoyeur
  • Conçu pour être utilisé avec les rouleaux de retour existants sur site ou avec des rouleaux de remplacement fournis
  • Des rainures de retenue du rouleau sont intégrées aux parties supérieure et inférieure des supports pour permettre le réglage de la hauteur
• Rouleau de maintien à arbre tournant :
  • Le kit de support HDR permet un réglage vertical
  • Longueur totale du rouleau = largeur de bande + 6" (150 mm) ; longueur totale de l'arbre = largeur de bande + 30" (750 mm)

Spécifications du rouleau de maintien à arbre tournant (tableau)
Longueur totale du rouleau : largeur de bande + 6" (150 mm)
Longueur totale de l'arbre : largeur de bande + 30" (750 mm)
Diamètre d'arbre : 24"–42" (600 mm–1050 mm) — 1‑15/16" de diamètre
48"–60" (1200 mm–1500 mm) — 2‑7/16" de diamètre
72"–84" (1800 mm–2100 mm) — 2‑15/16" de diamètre
Construction de l'arbre : 24"–60" (600 mm–1500 mm) — 1045 CD ; 72"–84" (1800 mm–2100 mm) — usiné à partir d'une pièce pleine en 4140

Produits (exemples de la série)

• Kit rallonge tuyau de graisse — Numéro de commande : HDRGEK — Référence : 79236 (Accessoires)
• Kit assemblage rouleau de maintien S/S 17mm — Numéro de commande : HDRP17 — Référence : 63679 (Rouleaux)
• Kit assemblage rouleau de maintien S/S 22mm — Numéro de commande : HDRP22 — Référence : 63678 (Rouleaux)
• Rouleau de maintien Live‑Shaft — Numéro de commande : HDR24 — Référence : 79010 — Largeur de bande : 24 in. / 600 mm
• Rouleau de maintien Live‑Shaft — Numéro de commande : HDR30 — Référence : 79011 — Largeur de bande : 30 in. / 750 mm
• Rouleau de maintien Live‑Shaft — Numéro de commande : HDR36 — Référence : 79012 — Largeur de bande : 36 in. / 900 mm
• Rouleau de maintien Live‑Shaft — Numéro de commande : HDR42 — Référence : 79013 — Largeur de bande : 42 in. / 1050 mm
• Rouleau de maintien Live‑Shaft — Numéro de commande : HDR48 — Référence : 79014 — Largeur de bande : 48 in. / 1200 mm
• Rouleau de maintien Live‑Shaft — Numéro de commande : HDR54 — Référence : 79015 — Largeur de bande : 54 in. / 1350 mm
• Rouleau de maintien Live‑Shaft — Numéro de commande : HDR60 — Référence : 79016 — Largeur de bande : 60 in. / 1500 mm
• Rouleau de maintien Live‑Shaft — Numéro de commande : HDRS72 — Référence : 79017 — Largeur de bande : 72 in. / 1800 mm
• Rouleau de maintien Live‑Shaft — Numéro de commande : HDRS84 — Référence : 79018 — Largeur de bande : 84 in. / 2100 mm
• Kit support rouleau stabilisateur — Numéro de commande : SRBK — Référence : 74941 (Rouleaux)
• Kit support rouleau de maintien - 24" à 60" (600 à 1500 mm) — Numéro de commande : HDRBK — Référence : 79009 (Pièces détachées)
• Kit support rouleau de maintien - 72" à 84" (1800 à 2100 mm) — Numéro de commande : HDRBK‑HD — Référence : 79072 (Pièces détachées)
• Rouleaux de remplacement (exemples) : HDRR24 — Référence : 79019 — 24 in. / 600 mm ; HDRR30 — Référence : 79020 — 30 in. / 750 mm ; HDRR36 — Référence : 79021 — 36 in. / 900 mm ; HDRR42 — Référence : 79022 — 42 in. / 1050 mm ; HDRR48 — Référence : 79023 — 48 in. / 1200 mm ; HDRR54 — Référence : 79024 — 54 in. / 1350 mm ; HDRR60 — Référence : 79025 — 60 in. / 1500 mm ; HDRRS72 — Référence : 79026 — 72 in. / 1800 mm ; HDRRS84 — Référence : 79027 — 84 in. / 2100 mm

Caractéristiques techniques / spécifications

• Fonction : stabiliser le profil de la bande pour améliorer le contact du nettoyeur et l'efficacité du nettoyage
• Réglages du support : ajustement horizontal et vertical pour s'adapter à différentes géométries de convoyeur
• Compatibilité des rouleaux : utilisation avec les rouleaux de retour sur site ou avec des rouleaux de remplacement fournis
• Hauteur de rouleau réglable : rainures de retenue dans la partie supérieure et inférieure des supports
• Longueurs Live‑Shaft : longueur totale du rouleau = largeur de bande + 6" (150 mm) ; longueur totale de l'arbre = largeur de bande + 30" (750 mm)
• Options de diamètre d'arbre : 1‑15/16" (pour bandes 24"–42"), 2‑7/16" (pour bandes 48"–60"), 2‑15/16" (pour bandes 72"–84")
• Construction de l'arbre : 1045 CD pour tailles 24"–60" (600–1500 mm) ; usiné à partir de rond plein 4140 pour 72"–84" (1800–2100 mm)
