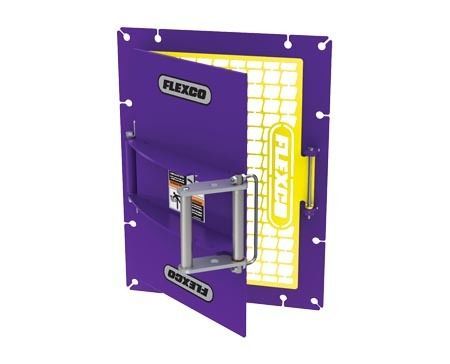

Porte de visite INDR series

Présentation
Les portes d'inspection Flexco offrent un point d'accès pour l'inspection visuelle et l'entretien des goulottes et enceintes de convoyeur. Elles permettent également l'accès pour le nettoyage des accumulations de matériau sur les nettoyeurs de bande et autres composants du convoyeur.

Caractéristiques et avantages

• Mécanisme de loquet réglable — le degré d'étanchéité du joint de porte se règle en ajustant les écrous du boulon en U
• Conception verrouillable — possibilité d'installer un cadenas à travers le loquet et la platine de porte pour limiter l'accès
• Joint en silicone sur la porte — assure une étanchéité entre la porte et la plaque de montage
• Montage étanche à la poussière — mastic silicone fourni pour assurer l'étanchéité entre la plaque de montage et la goulotte ou la paroi de l'enceinte
• Options disponibles avec ou sans grille (modèles suffixés « S »)

Spécifications générales

• Construction : acier peint (revêtement poudre) ou acier inoxydable 304
• Compatibilité largeur de bande : 24" à 60" (600 à 1500 mm)

Produits disponibles / dimensions

• Porte d'inspection 12 x 12 in. (300 x 300 mm) — Numéro de commande : INDR-1212 ; Code article : 79303 ; Poids : 8.7 kg (19.2 lb)
• Porte d'inspection 12 x 18 in. (300 x 450 mm) — Numéro de commande : INDR-1218 ; Code article : 79304 ; Poids : 10.7 kg (23.5 lb)
• Porte d'inspection 18 x 24 in. (450 x 600 mm) — Numéro de commande : INDR-1824 ; Code article : 79305 ; Poids : 16.0 kg (35.2 lb)
• Porte d'inspection 24 x 24 in. (600 x 600 mm) — Numéro de commande : INDR-2424 ; Code article : 79306 ; Poids : 19.4 kg (42.8 lb)
• Porte d'inspection avec grille 12 x 12 in. (300 x 300 mm) — Numéro de commande : INDR-1212S ; Code article : 79307 ; Poids : 9.6 kg (21.2 lb)
• Porte d'inspection avec grille 12 x 18 in. (300 x 450 mm) — Numéro de commande : INDR-1218S ; Code article : 79308 ; Poids : 11.8 kg (26.0 lb)
• Porte d'inspection avec grille 18 x 24 in. (450 x 600 mm) — Numéro de commande : INDR-1824S ; Code article : 79309 ; Poids : 18.0 kg (39.7 lb)
• Porte d'inspection avec grille 24 x 24 in. (600 x 600 mm) — Numéro de commande : INDR-2424S ; Code article : 79310 ; Poids : 21.9 kg (48.3 lb)

Tableau des dimensions
Taille de la porte (ouverture) (largeur x longueur) | Dimensions extérieures (largeur x longueur) | Hauteur
12 x 12 in (300 x 300 mm) | ext.: 16-5/16 x 15-3/4 in (415 x 400 mm) | 3-7/16 in (90 mm)
12 x 18 in (300 x 450 mm) | ext.: 16-5/16 x 21-7/8 in (415 x 555 mm) | 3-7/16 in (90 mm)
18 x 24 in (450 x 600 mm) | ext.: 22-5/16 x 27-3/4 in (570 x 705 mm) | 3-7/16 in (90 mm)
24 x 24 in (600 x 600 mm) | ext.: 28-5/16 x 27-3/4 in (720 x 705 mm) | 3-7/16 in (90 mm)

Caractéristiques techniques

• Matériaux : acier peint (revêtement poudre) ou acier inoxydable 304
• Étanchéité : joint silicone sur la porte ; mastic silicone fourni pour l'interface de montage
• Loquet : mécanisme réglable avec possibilité de verrouillage par cadenas
• Options : modèles avec ou sans grille (suffixe S)
• Applications types : inspection visuelle, accès maintenance et accès nettoyage pour nettoyeurs de bande et autres équipements convoyeurs
