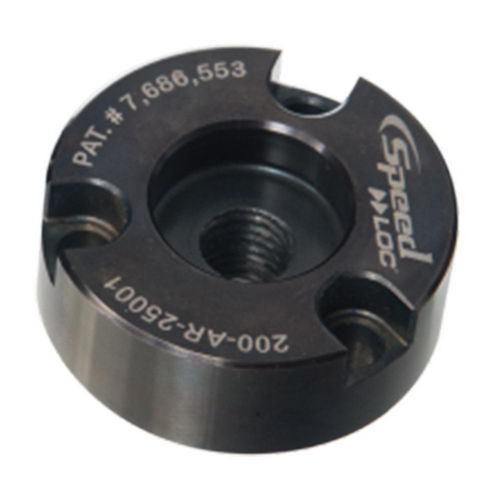

Récepteur pour capteur MPAR series

Description du produit
Ces récepteurs sont installés dans la sous-plaque ou la table machine pour recevoir les unités de localisation. Les récepteurs universels à boulonner sont interchangeables avec les systèmes de verrouillage par billes concurrents. Ils permettent d'utiliser la rapidité, la précision et la facilité d'installation du système SpeedLoc sans produire de nouvelles sous-plaques ni usiner les sous-plaques existantes. Les vis à tête cylindrique (SHCS) de montage sont fournies. Résistance à la traction minimale 180 000 psi. Limite d'élasticité minimale 140 000 psi. Matière : acier 4340 traité thermiquement avec finition oxyde noir.

Table des pièces
Détail | ID | SKU | Référence | Épaisseur minimale plaque in | Taille du localisateur | Taraudage in | D Diam. tête récepteur in | D1 Diam. alésage plaque in | D2 Diam. ext. récepteur in | D3 Trou de passage plaque in | Dp Diam. centre boulon in | H Hauteur récepteur in | H1 Hauteur tête récepteur in | H2 Profondeur C'Bore plaque in | Taille SHCS | Couple vis max ft/lbs | PN
129115 | MPAR-13001 | MPAR-13001 | .75 | 13 | 1/4-20 | 1.3748 | 1.3756 | .563 | .688 | .984 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129119 | MPAR-16001 | MPAR-16001 | .75 | 16 | 5/16-18 | 1.4368 | 1.4376 | .688 | .813 | 1.125 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129123 | MPAR-20001 | MPAR-20001 | 1.00 | 20 | 3/8-16 | 1.6871 | 1.6879 | .750 | .813 | 1.362 | .840 | .625 | .642 | #10-32 x .75 | 5.6 |
129127 | MPAR-25001 | MPAR-25001 | 1.25 | 25 | 1/2-13 | 2.0621 | 2.0629 | .875 | 1.000 | 1.644 | .955 | .785 | .804 | 1/4-28 x .88 | 14.4 |
129131 | MPAR-30001 | MPAR-30001 | 1.38 | 30 | 5/8-11 | 2.2652 | 2.2660 | 1.063 | 1.188 | 1.875 | 1.200 | .860 | .876 | 1/4-28 x 1.00 | 14.4 |
129135 | MPAR-35001 | MPAR-35001 | 1.50 | 35 | 3/4-10 | 2.6871 | 2.6879 | 1.438 | 1.563 | 2.178 | 1.265 | .890 | .909 | 5/16-24 x 1.00 | 28.8 |
129139 | MPAR-50001 | MPAR-50001 | 2.00 | 50 | 1-8 | 3.4996 | 3.5004 | 2.000 | 2.156 | 2.916 | 1.700 | 1.225 | 1.244 | 3/8-24 x 1.25 | 52.8 |

Médias

• SpeedLoc Information (PDF)

Caractéristiques / Spécifications techniques

• Vis à tête cylindrique de montage incluses
• Résistance à la traction minimale : 180 000 psi
• Limite d'élasticité minimale : 140 000 psi
• Matière : acier 4340 traité thermiquement
• Finition : oxyde noir
• Récepteurs universels à boulonner, interchangeables avec les systèmes de verrouillage par billes concurrents
• Destinés à l'installation dans une sous-plaque ou une table machine pour recevoir des unités de localisation
