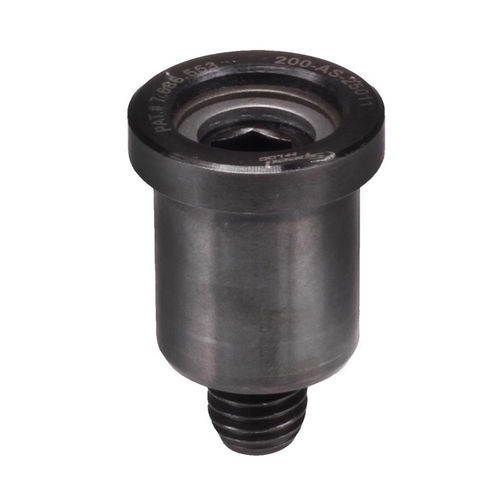

Pion de centrage à tige taraudée MPAS series

Aperçu
Les goupilles de localisation affleurantes SpeedLoc série MPAS sont conçues pour un positionnement précis et répétable dans les opérations d'outillage, de montage et de bridage. La tête affleure la surface de la plaque de montage, permettant un accès libre et un usage en production. Les MPAS se vissent dans des récepteurs compatibles ou des applications conçues par le client. La conception auto-extractrice évite le blocage lors du retrait, préservant la précision d'alignement et l'intégrité des montages. Propriétés mécaniques : résistance à la traction minimale 180 000 psi et limite d'élasticité minimale 140 000 psi; acier 4340 traité thermiquement, finition oxyde noir.

Pièces disponibles (sélection)
En-tête : ID | SKU | Numéro de pièce | Épaisseur plaque (in) ±.005 | Filetage | D (in) | D1 (in) | L (in) | H (in) | H1 (in) | K | Force de maintien max (Lbs) | Couple max (ft/lbs)
129147 | MPAS-13010 | MPAS-13010 | .500 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .587 | 3/16 | 2,960 | 13
129149 | MPAS-13011 | MPAS-13011 | .750 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .837 | 3/16 | 2,960 | 13
129155 | MPAS-16010 | MPAS-16010 | .500 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .587 | 1/4 | 5,390 | 26
129157 | MPAS-16011 | MPAS-16011 | .750 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .837 | 1/4 | 5,390 | 26
130765 | MPAS-16012 | MPAS-16012 | 1.000 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | 1.087 | 1/4 | 5,390 | 26
128973 | MPAS-20010 | MPAS-20010 | .750 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | .800 | 5/16 | 8,110 | 46
128974 | MPAS-20011 | MPAS-20011 | 1.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.050 | 5/16 | 8,110 | 46
130828 | MPAS-20013 | MPAS-20013 | 1.500 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.550 | 5/16 | 8,110 | 46
130750 | MPAS-20014 | MPAS-20014 | 2.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 2.050 | 5/16 | 8,110 | 46
128978 | MPAS-25010 | MPAS-25010 | .750 | 1/2-13 | 1.218 | .984 (25mm) | .55 | .250 | .800 | 3/8 | 14,710 | 113

Caractéristiques

• Tête affleurante pour une surface de plaque dégagée
• Montage par filetage dans récepteurs ou applications client
• Conception auto-extractrice évitant le blocage et préservant l'alignement
• Adapté aux opérations d'outillage, de bridage et d'assemblage, y compris la production
• Haute capacité de maintien avec répétabilité
• Résistance à la traction min. 180 000 psi; limite d'élasticité min. 140 000 psi
• Matériau : acier 4340 traité thermiquement, finition oxyde noir

Spécifications techniques

• Matériau : acier 4340 traité thermiquement
• Finition : oxyde noir
• Résistance à la traction (min) : 180 000 psi
• Limite d'élasticité (min) : 140 000 psi
• Montage : affleurant (tête affleure la plaque)
• Conception : auto-extractrice pour éviter le blocage et maintenir la précision d'alignement
• Gamme de pièces disponibles : MPAS-13010 à MPAS-25010 (plusieurs épaisseurs de plaque et tailles de filetage comme listé ci-dessus)
