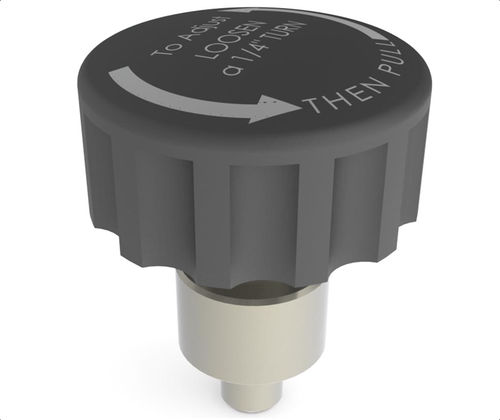

Doigt d'indexage en acier zingué CP-C series

en technopolymèrefiletéverrouillable

Description
Ces goupilles de serrage réglables à ressort permettent un serrage et un déclenchement rapides pour montages et assemblages. Après engagement, le réglage du bouton permet de rapprocher le plongeur du trou de positionnement ou de serrer la goupille sur la pièce. Tirer sur la poignée rétracte complètement le plongeur dans le corps pour dégagement. Une vis de réglage sur le corps verrouille la profondeur du plongeur pour des opérations répétées et empêche le mécanisme de se désengager.

Options de pièces (tableau)
ID | SKU | Numéro de pièce | Filetage (pouce) | D (pouce) | D1 (pouce) | D2 (pouce) | L (pouce) | L1 (pouce) | H (pouce) | H1 (pouce) | H2 (pouce) | SW (pouce) | Réglage du filetage
109101 | CP-C25P | CP-C25P | 7/8-14 | 1/4 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8
109094 | CP-C100P | CP-C100P | 7/8-14 | 3/8 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8
109099 | CP-C200P | CP-C200P | 7/8-14 | 1/2 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8

Caractéristiques / spécifications techniques

• Modèle : CP-C
• Type de produit : Plongeurs indexables / Goupilles de serrage réglables avec verrouillage
• Fonctionnement : À ressort ; le bouton de réglage serre ou prolonge le plongeur ; la poignée rétracte complètement le plongeur ; la vis de réglage verrouille la profondeur pour opérations répétées
• Matériau du plongeur : acier 1038 (limite à la traction 90–95 KSI)
• Matériau du corps : acier 12L15 non plaqué (soudable sur gabarit)
• Poignée : plastique
• Finition : plongeur et hexagone zingués
• Application : serrage et libération rapides ; adapté aux pièces de dimensions variables
• Pièces disponibles : CP-C25P (D = 1/4 pouce), CP-C100P (D = 3/8 pouce), CP-C200P (D = 1/2 pouce) ; toutes avec filetage 7/8-14
