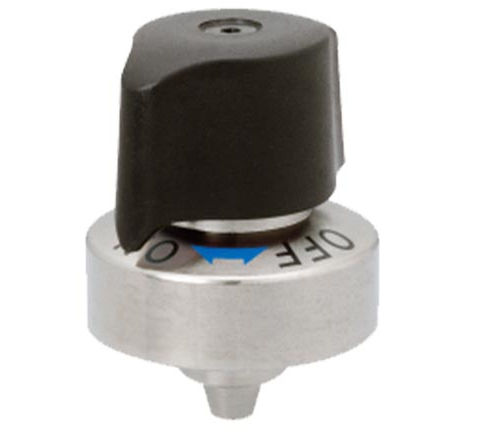

Doigt d'indexage en technopolymère QCIC-F

fileté

Description
Goupilles d'indexage à verrouillage rapide conçues pour un positionnement précis d'éléments coulissants ou rotatifs. Bouton quart de tour en plastique offrant un verrouillage/déverrouillage rapide avec marquages ON/OFF et un "clic" perceptible. La version 3 positions (3P) utilise une pression par ressort hélicoïdal et comprend une position intermédiaire MID entre ON et OFF. Une bande indicatrice rouge est visible lorsque la fixation est en position OFF. Le contact conique assure une répétabilité de ±0,05. Trois vis à tête cylindrique à six pans creux pour montage arrière sont fournies.

Types de produits

• QCIC — Goupilles d'indexage
• Bouton en plastique, corps en acier ; versions 2 positions et 3 positions disponibles

Pièces disponibles (tableau)
ID | Part Number | SKU | Type | Thread | M | D | D1 | D2 | Dp | d | d1 | H | H1 | H2 | S | Clamping Force (Lbs) | Allowable Load (Lbs) | Spring Pressure (Lbs) | PN
142180 ; QCIC05F26-2P ; QCIC05F26-2P ; 2-Position ; M3×0.50 - Depth 5 ; 26 ; 10 ; 26 ; 20 ; 3.3 ; 5 ; 29 ; 11 ; 33 ; 4.2 ; 30 ; 200 ; - ;
142181 ; QCIC07F32-2P ; QCIC07F32-2P ; 2-Position ; M4×0.70 - Depth 6 ; 32 ; 12 ; 32 ; 24 ; 4.9 ; 7 ; 34 ; 13 ; 39 ; 5.0 ; 40 ; 300 ; - ;
142182 ; QCIC07F32-3P ; QCIC07F32-3P ; 3-Position ; M4×0.70 - Depth 6 ; 32 ; 12 ; 32 ; 24 ; 4.9 ; 7 ; 34 ; 13 ; 39 ; 5.0 ; 40 ; 300 ; 2.0 ;

Caractéristiques techniques

• Corps : acier 4140 avec finition nickel chimique
• Goupille conique : acier 4135 avec finition nickel chimique
• Bouton : plastique noir
• Bouton quart de tour avec marquages ON/OFF et "clic" perceptible au verrouillage/déverrouillage
• Version 3 positions (3P) : pression par ressort hélicoïdal, position MID entre ON et OFF
• Bande indicatrice rouge visible en position OFF
• Contact conique offrant une répétabilité de ±0,05
• Fournies avec trois vis à tête cylindrique à six pans creux pour montage depuis l'arrière du corps
