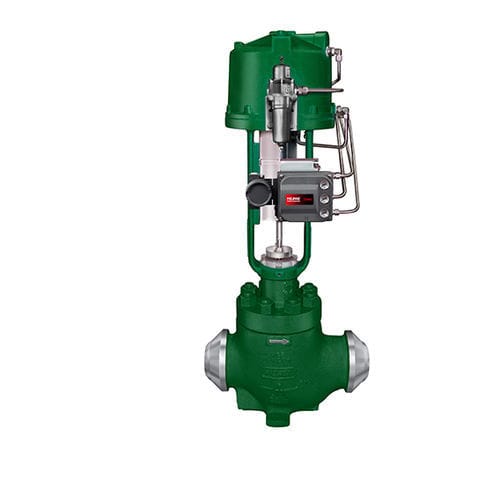

Vanne à clapet EH

manuelled'arrêtde contrôle

Les vannes de la série EH de Fisher sont spécialement conçues pour les applications à haute pression. Ces configurations de vannes intègrent des techniques éprouvées en matière de profilage du flux pour des débits plus élevés, ainsi qu’en matière de conception des composants internes pour une fiabilité accrue dans les applications difficiles. Caractéristiques principales Conception améliorée de la cage – Les cages perforées, offrant une excellente résistance mécanique et une protection supplémentaire contre les vibrations destructrices, sont fournies de série. Des matériaux de construction spéciaux sont facilement disponibles. Économie de tuyauterie – La disponibilité de raccords d'extrémité élargis sur les vannes EH peut éliminer le besoin de raccords serrés tout en s'adaptant à des configurations de tuyauterie surdimensionnées. Conception du joint de siège à joint torique – L’utilisation d’un joint torique assure une excellente étanchéité avec des couples de serrage minimaux pour le siège, pour des températures allant jusqu’à 232 °C (450 °F). La conception à joint torique est de série sur les vannes EHT. La conception avec joint de siège en tôle plate est disponible pour les températures de conception élevées et/ou les constructions conformes à la norme NACE lorsqu’aucun matériau approprié pour le joint torique n’est disponible. Caractéristiques de pression et de température accrues – Les vannes EH et EHA en acier avec raccords d’extrémité à souder bout à bout présentent des caractéristiques standard intermédiaires. Grâce à des essais non destructifs, ces vannes peuvent se conformer aux caractéristiques spéciales intermédiaires de l’ASME, ce qui permet des applications à pression et température encore plus élevées. Voir le tableau 7 pour les caractéristiques spécifiques. Longue durée de vie des composants internes – Des matériaux de construction trempés pour la cage, le clapet, le guidage de la cage et les autres composants internes sont de série pour toutes les applications, offrant une excellente résistance à l’usure. Dans toutes les applications, le guidage robuste de la cage assure une stabilité accrue du clapet.
