Multiplexeur module WDP16

multicanauxde fibre optiquenumérique

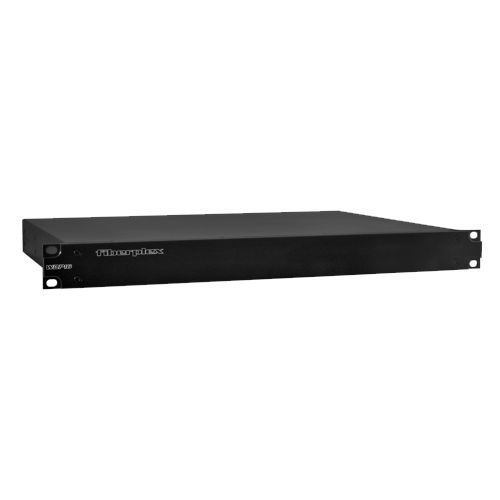

Le FiberPlex WDP16 est un multiplexeur par répartition en longueur d'onde grossière passif à 16 canaux, montable en rack. Contrairement aux produits FiberPlex similaires de la série WDM, cette unité est passive et tous les modules de fibre optique connectés doivent être sélectionnés en externe sur des longueurs d'onde spécifiques. En tant qu'unité passive, le WDP16 ne nécessite pas d'alimentation externe et occupe un espace de rack 1U plus petit. Les entrées et les sorties de la fibre optique sont connectées via des manchons d'accouplement LC/PC duplex monomode à l'arrière de l'unité. Théorie du fonctionnement du WDM La lumière infrarouge a une fréquence d'environ 400 Terahertz (400 000 Gigahertz). C'est environ 125 000 fois plus que le débit de données d'un SFP typique de 3 gigabits, ce qui signifie qu'une grande partie de la bande passante d'un câble à fibre optique est gaspillée. L'état actuel de la technique ne permet pas d'utiliser toute cette bande passante, mais nous pouvons en récupérer une partie grâce à une technique appelée "multiplexage par répartition en ondes grossières" ou "CWDM" Il s'agit essentiellement d'une technique simple consistant à moduler la lumière sur différentes fréquences dans cette bande passante de 400 térahertz. Cela se fait par le biais d'une série de filtres et de combinateurs optiques, ainsi que de lasers et de photodiodes accordés sur une fréquence centrale infrarouge particulière. Historiquement, cependant, les optiques sont désignées non pas par leur fréquence, mais par leur longueur d'onde, qui est la vitesse de la lumière divisée par la fréquence exprimée en nanomètres (nm). En raison de sa nature passive, le WDP16 nécessite que l'utilisateur fasse correspondre l'équipement externe avec le canal de longueur d'onde approprié. Le système passif CWDM WDP16 présente plusieurs avantages par rapport au système actif WDM16 de FiberPlex, selon l'application. Le WDM16 n'accepte que les signaux numériques via des modules SFP installés à l'extérieur.
