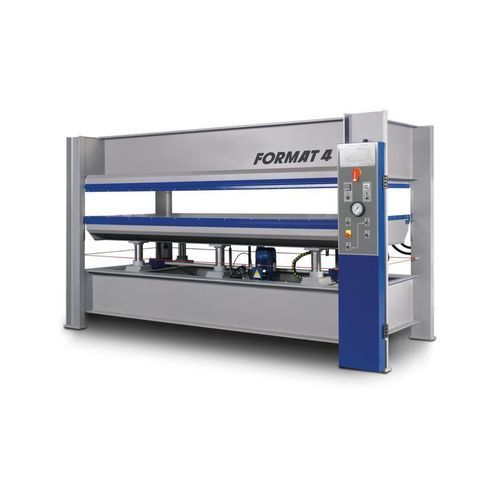

Machine à laminer à chaud HVP Typ 1

industriellehaut de gammehaute précision

Présentation
Presses à placage chauffantes pour applications industrielles et ateliers. La série HVP assure un chauffage contrôlé et une répartition uniforme de la pression pour un pressage de placage de qualité avec une exploitation économique.

FORMAT4 – Une référence
L'ingénierie de précision et la conception orientée utilisateur de FORMAT4 offrent des performances fiables et une intégration aisée aux lignes de production. FORMAT4 accompagne la planification, l'équipement et le financement des ateliers professionnels.

Variantes / Modèles

• HVP Typ 1 — Plaques chauffantes électriques Elkom® ; Température de pressage jusqu'à 120 °C (248°F)
• HVP Typ 2 — Chauffage par eau chaude ; Température de pressage jusqu'à 90 °C (194°F)
• HVP Typ 3 — Chauffage par huile Thermo ; Température de pressage jusqu'à 120 °C (248°F)

Caractéristiques principales

• Performance élevée en fonctionnement industriel continu
• Solutions de production optimisées selon le client
• Construction solide avec composants premium
• Plusieurs packs de spécifications avec options high‑tech
• Précision d'ingénierie complète
• Confort d'utilisation et ergonomie
• Design industriel primé
• Qualité et précision d'Autriche
• Productivité sans compromis
• Service complet avant, pendant et après l'achat
• Solutions de financement sur mesure

Caractéristiques détaillées (sélection)
Presse à placage chauffante avec plaques chauffantes électriques Elkom® (HVP Typ 1)
La plaque électrique se compose d'un support de charge et d'une feuille d'aluminium de 12 mm d'épaisseur intégrant la résistance électrique pour un chauffage uniforme et un contrôle rapide de la température.

Presse à placage chauffante avec chauffage par eau chaude (HVP Typ 2)
La construction de la plaque comprend :

• Couche de surface en aluminium pour une finition optimale et un transfert de chaleur efficace
• Feuille d'acier
• Enroulements en acier pour la circulation d'eau chaude
• Tubes de support
• Isolation thermique (plaque en fibres de bois)

Presse à placage chauffante avec chauffage par huile Thermo (HVP Typ 3)
La plaque de pressage est proposée avec chauffage à l'huile thermique. Construction : plaque en acier fabriqué pour une pression maximale de 5 kg/cm². Température : température de service maximale standard 120 °C ; températures supérieures possibles sur demande. Composants de la plaque : aluminium pour la finition et le transfert thermique, feuille d'acier, enroulements en acier (circulation d'eau chaude), tubes de support et isolation thermique (plaque en fibres de bois).

Autres fonctionnalités

• Guidage synchronisé crémaillère-pignon — rails dimensionnés et articulations torsionnellement rigides garantissant la montée parallèle des plaques de pressage
• Surveillance par capteurs en option — capteurs magnétiques contrôlent la parallélisme des plaques et évitent une répartition inégale de la pression
• Guidage de vérin relevé — la lèvre supérieure du carter du vérin hydraulique est relevée pour que le vérin reste enduit d'huile, évitant le dessèchement des joints et prolongeant la durée de vie

Spécifications techniques

• Série : HVP (Heated Veneer Press)
• Variantes disponibles : HVP Typ 1, HVP Typ 2, HVP Typ 3
• Chauffage HVP Typ 1 : plaques chauffantes électriques Elkom® ; plaque avec feuille d'aluminium de 12 mm intégrant la résistance électrique
• Température HVP Typ 1 : jusqu'à 120 °C (248°F)
• Chauffage HVP Typ 2 : chauffage par eau chaude (enroulements en acier)
• Température HVP Typ 2 : jusqu'à 90 °C (194°F)
• Chauffage HVP Typ 3 : chauffage par huile Thermo
• Température HVP Typ 3 : généralement jusqu'à 120 °C (248°F) ; plus élevée sur demande
• Pression maximale plaque acier fabriquée : jusqu'à 5 kg/cm²
• Construction de la plaque : couche d'aluminium, feuille d'acier, enroulements en acier (circulation d'eau chaude), tubes de support, isolation thermique (fibres de bois)
• En options : guidage synchronisé crémaillère-pignon, surveillance magnétique du parallélisme des plaques, guidage de vérin relevé
• Conçue pour fonctionnement industriel continu et solutions de production spécifiques client
