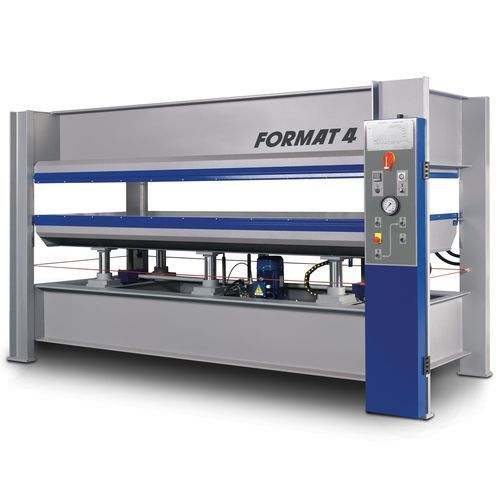

Machine à laminer à chaud HVP Typ 3

industriellehaute performanceà pression

Présentation
Presses à placage chauffées pour différentes capacités de production. La série HVP de Format4 propose des plaques chauffantes modulaires et des composants adaptés à l'exploitation industrielle continue pour la production de panneaux et de placages.

Variantes / Modèles

• HVP Typ 1 : Plats chauffants électriques Elkom®. Température de pressage jusqu'à 120 °C (248 °F).
• HVP Typ 2 : Chauffage par eau chaude. Température de pressage jusqu'à 90 °C (194 °F).
• HVP Typ 3 : Chauffage à huile thermique. Température de pressage jusqu'à 120 °C (248 °F) ; températures supérieures sur demande.

Caractéristiques clés et options

• Plats chauffants électriques Elkom® : support de chargement avec une tôle d'aluminium de 12 mm abritant la résistance électrique.
• Plats à eau chaude : surface en aluminium pour une finition et un transfert thermique optimisés, tôle d'acier, spirales en acier pour la circulation de l'eau chaude, tubes de support et isolation thermique (plaque en fibres de bois).
• Chauffage à huile thermique (plats en acier fabriqués) : couche de surface en aluminium, tôle d'acier, spirales en acier, tubes de support et isolation thermique ; plateau en acier fabriqué supportant une pression maximale de 5 kg/cm².
• Guidage synchronisé crémaillère-pignon : rails dimensionnés et joints torsionnellement rigides garantissant le levage parallèle des plaques de pressage.
• Surveillance par capteurs optionnelle : capteurs magnétiques contrôlent le levage parallèle pour éviter une répartition inégale de la pression sur la longueur de la plaque.
• Guidage de cylindre surélevé : carter du cylindre hydraulique surélevé pour maintenir le cylindre enrobé d'huile, réduisant le dessèchement des joints et prolongeant la durée de vie.
• Plusieurs packages de spécification et solutions de production optimisées selon le client.
• Conception industrielle avec composants sélectionnés pour une performance élevée en exploitation continue.

Avantages

• Performance stable en exploitation industrielle continue.
• Processus de production adaptables aux besoins clients.
• Précision d'ingénierie et sélection de composants pour des résultats fiables.
• Confort opérateur élevé et productivité prévisible.

Spécifications techniques

• Famille de modèles : HVP (Heated Veneer Press) — variante présentée : HVP Typ 3.
• Options de chauffage : Électrique (Elkom®), Circulation d'eau chaude, Huile thermique.
• Détail de la plaque électrique : tôle d'aluminium de 12 mm sur support de chargement abritant la résistance électrique.
• Composition de la plaque à eau chaude : surface en aluminium, tôle d'acier, spirales en acier pour la circulation, tubes de support, isolation thermique (plaque en fibres de bois).
• Plaque thermo-huile / acier fabriqué : surface en aluminium, tôle d'acier, spirales en acier, tubes de support, isolation thermique (platen en fibres de bois) ; pression maximale de la plaque en acier fabriqué : 5 kg/cm².
• Températures typiques de pressage : jusqu'à 90 °C pour l'eau chaude ; jusqu'à 120 °C pour Elkom® électrique et huile thermique (plus élevé sur demande).
• Surveillance magnétique optionnelle pour assurer un levage parallèle et une répartition uniforme de la pression.
• Système de guidage : crémaillère-pignon synchronisé avec rails dimensionnés et joints torsionnellement rigides pour un levage parallèle des plaques.
• Protection des cylindres hydrauliques : guidage de cylindre surélevé pour maintenir le cylindre enrobé d'huile et prolonger la durée de vie des joints.
