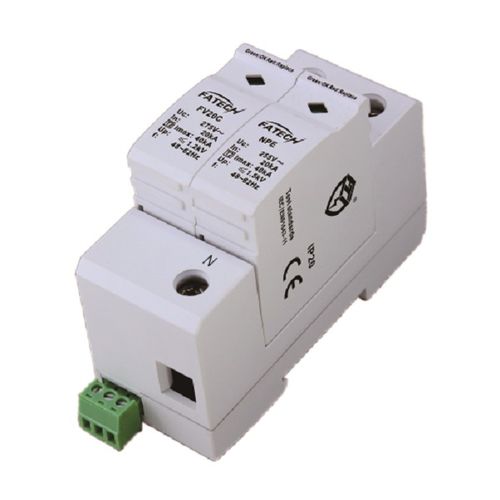

1. Description
Les parafoudres FATECH Classe II ont une grande valeur de courant de décharge, une tension de fonctionnement élevée et conviennent aux systèmes de mise à la terre TN-C, TN-S, TT et IT. Les cartouches sont enfichables et peuvent être changées facilement. Ces parafoudres non seulement avec fenêtre d'inspection visuelle, mais aussi peuvent transmettre à distance au technicien des informations sur les "besoins de changement de cartouche".
2. Caractéristiques
1) Composé d'une partie de base et de modules de protection enfichables MOV+GDT.
2) Pour l'utilisation dans le concept des zones de protection contre la foudre à la limite 1-2.
3) Les parties centrales sont des composants à varistance en oxyde métallique à haute capacité de décharge.
4) Faible tension résiduelle et réponse rapide.
5) Contrôle fiable grâce au sectionneur Thermo Dynamic Control.
6) Avec contact de signalisation à distance pour l'appareil de commande.
7) Indication des défauts par une marque rouge dans la fenêtre d'inspection.
8) Mode de protection --- L-N, N-PE
3. Paramètres électriques
1) Classe d'essai IEC/EN/VDE : Classe II/C/T2
2) Type de réseau : TT
3) Mode de protection : L-N, N-PE
4) Tension nominale 50(60)Hz Un : 220/380v~
5)Rated Tension (Tension d'alimentation max. en continu) Uc : 440V~
6) Courant de décharge max. (8/20μs) Imax : 40kA
7) Courant nominal de décharge (8/20μs) En : 20kA
8) Temps de réponse tA : L-N:≤25ns, N-PE:≤100ns
9) Fusible de secours recommandé : 125A
10) Connexions E/S : L-N : Fil multibrin : 4-25mm2
11) Montage : Rail symétrique 35mm (EN50022/DIN46277-3)
12) Plage de température de fonctionnement / humidité / altitude : -40℃~+80℃/30%~90%~90%/3000m
13) Degré de protection : IP20
14) Matériau du boîtier : UL94V0
15) Indicateur de déconnexion : Indicateur mécanique (Vert : OK, Rouge : remplacer)
16) Contact de commande à distance : Facultatif
---
