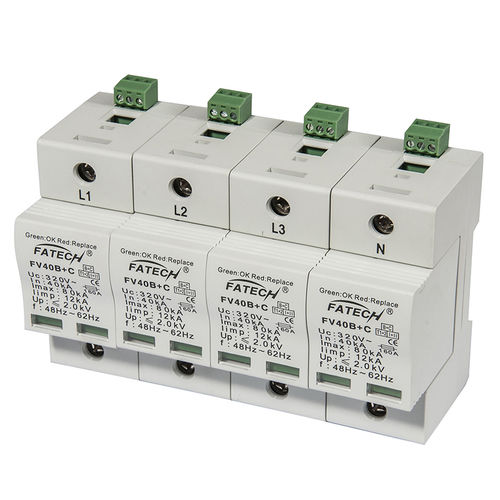

1.Description
Les parafoudres et parafoudres Fatech Classe I+II conviennent aux systèmes de mise à la terre TT et TN. Les parafoudres de construction 3P+N sont basés sur des varistances d'oxyde métallique de grande puissance et assemblent en série une varistance d'oxyde métallique et un tube à décharge gazeuse entre ligne de phase et ligne neutre, sans courant de fuite.
2. Caractéristiques
1) parafoudres de type 1+2 constitués d'une partie inférieure et de modules de protection enfichables MOV.
2) MOV haute énergie à l'intérieur.
3) Faible tension résiduelle et réponse rapide.
4) Contrôle fiable grâce au sectionneur Thermo Dynamic Control.
5) Avec contact de signalisation à distance pour l'appareil de commande.
6) Indication de défaut par une marque rouge dans la fenêtre d'inspection.
7) Mode de protection : L1,L2,L3-PE,L3-PE,N-PE
3. Paramètres électriques
1) Classe d'essai IEC/EN/VDE : Classe I+II/B+C/T1+T2
2) Mode de protection : L1,L2,L3-PE,L3-PE,N-PE
4) Tension nominale 50(60)Hz Un : 110V/220V~~ 110V/220V~ 110V/220V~ 110V/220V~ 110V/220V~ 110V
5)Rated Tension (Tension de fonctionnement continue max.) Uc:150V~, 275V~, 320V~, 320V~
6) Courant de décharge max. (8/20μs) Imax : 80kA
7) Courant nominal de décharge (8/20μs) In : 40kA
8) Temps de réponse tA : ≤25ns
9) Fusible de secours recommandé : 160A
10) Connexions E/S : Par borne à vis:10-35mm2 ; Par bus de connexion
11) Montage : Rail symétrique (EN50022/DIN46277-3)
12) Plage de température de fonctionnement / humidité / altitude : -40℃~+80℃/30%~90%~90%/3000m
13) Degré de protection : IP20
14) Matériau du boîtier : UL94V0
15) Indicateur de déconnexion : Indicateur mécanique (Vert : OK, Rouge : remplacer)
16) Contact de commande à distance : Facultatif
17) Courant d'impulsion (10/350μs) Iimp : 12kA
---
