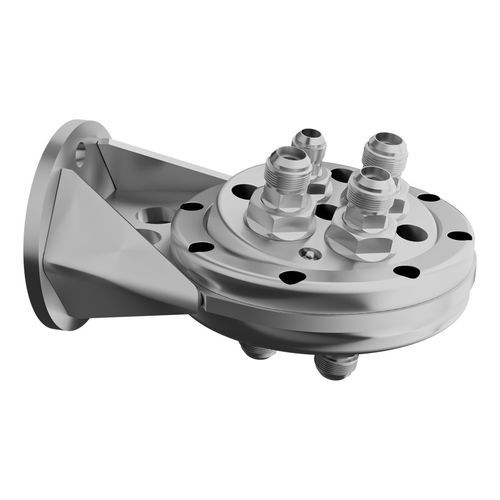

Raccord tournant pour huile SR series

multiconnexionindustrielhydraulique

Série produit
Joints hydrauliques sphériques permettant aux flexibles de pivoter librement des deux côtés du raccord.

Présentation
Cette conception élimine le vrillage et le pliage des flexibles, causes fréquentes de défaillance des tuyaux hydrauliques. Les joints SWIROLLS sont généralement installés sur des têtes d'abatteuse ou des accessoires rotatifs, réduisant sensiblement les coûts d'exploitation en limitant la maintenance, l'usure et le remplacement des flexibles.

Applications

• Équipements de construction
• Industriel
• Sylviculture
• Exploitation minière

Articles (numéros de pièces et dimensions principales)
En-tête : NuméroPièce | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | L5 (mm) | H1 (mm) | H2 (mm) | Nb. et filetage des ports
SR4S-JJ-502 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-2 (JIC 37°): 1 5/16"-12 (3 ports); 1 1/16"-12 (1 port)
SR4S-JJ-504 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-2 (JIC 37°): 1 5/16"-12 (3 ports); 3/4"-16 (1 port)
SR4S-JJ-510 | 216 | 245 | — | — | — | 127 | 180 | ISO 8434-2 (JIC 37°): 1 5/8"-12 (1 port); 1 5/16"-12 (1 port); 1 1/16"-12 (2 ports)
SR4S-PP-504 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (3 ports); 1/2" (1 port)
SR4S-PP-505 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (2 ports)
SR4S-PP-506 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (1 port); 1/2" (1 port)
SR4S-PP-508 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (3 ports); 3/4" (1 port)
SR5-PP-507 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (1 port); 1/2" (2 ports)

Notes / Sécurité
Avertissements : Ce produit peut vous exposer à des substances chimiques telles que le plomb ou le nickel, reconnues par l'État de Californie comme causant le cancer, des malformations congénitales ou d'autres troubles de la reproduction.

Caractéristiques / spécifications techniques

• Fonction : joints hydrauliques sphériques permettant aux flexibles de pivoter librement des deux côtés, évitant le vrillage et le pliage
• Installation type : têtes d'abatteuse et accessoires rotatifs
• Avantage : réduit la maintenance, l'usure et le remplacement des flexibles, diminuant les coûts d'exploitation
• Standards de port disponibles : ISO 8434-2 (JIC 37°) et ISO 8434-6 (BSP male) avec plusieurs configurations de ports/filetages par référence
• Dimensions principales listées (valeurs indicatives par pièce) : L1 jusqu'à 532 mm; L2 typiquement 100 mm (varie selon modèle); H1 exemple 25 mm; H2 exemple 76 mm; autres dimensions selon référence
• Plusieurs numéros de pièce disponibles pour s'adapter aux différentes configurations et implantations de ports/filetages (voir la liste des articles ci‑dessus)
