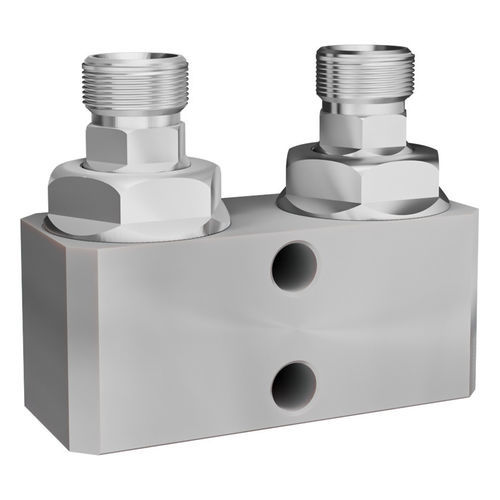

Manifold 2 voies SM2A series

en fontehydrauliqueavec vanne à cartouche

Présentation du produit
Les collecteurs doubles accueillent deux cartouches pivotantes de même taille et peuvent être assemblés par soudure ou boulonnage. Leur conception modulaire permet de réaliser rapidement des configurations sur mesure, maintenues par une bride métallique. Les collecteurs pivotants Taimi sont conçus pour les circuits hydrauliques lourds et les équipements mobiles industriels nécessitant des liaisons pivotantes compactes et réparables.

Applications

• Têtes d'abatteuse
• Bras de chargeuse forestière (forwarder)
• Moteurs à roue d'entraînement
• Chargeuses de grumes pour camion
• Perceuses à toit pour exploitation minière
• Foreuses diamant
• Autres applications hydrauliques lourdes

Articles disponibles / variantes (données clés)

• SM2A-J06-501 | 10 mm | 9/16"-18 UNF MALE JIC | 9/16"-18 UNF MALE JIC | L1 92,2 mm | L2 38,1 mm | H1 38,1 mm | H2 68,8 mm | Kit de joints : SZ-06-001SK-A | Joints : FKM
• SM2A-J06-503 | 10 mm | 9/16"-18 UNF MALE JIC | 9/16"-18 UNF MALE JIC | L1 88,9 mm | L2 38,1 mm | H1 38,1 mm | H2 68,8 mm | Kit de joints : SZ-06-001SK-A | Joints : FKM
• SM2A-J08-501 | 12,5 mm | 3/4"-16 UNF MALE JIC | 3/4"-16 UNF MALE JIC | L1 95,3 mm | L2 41,3 mm | H1 41,3 mm | H2 79,4 mm | Kit de joints : SZ-08-001SK-A | Joints : FKM
• SM2A-P08-501 | 12,5 mm | 60° 1/2 BSPP MALE 60° CONE | 60° 1/2 BSPP MALE 60° CONE | L1 95,3 mm | L2 41,3 mm | H1 41,3 mm | H2 76,5 mm | Kit de joints : SZ-08-001SK-A | Joints : FKM
• SM2A-J10-501 | 16 mm | 7/8"-14 UNF MALE JIC | 7/8"-14 UNF MALE JIC | L1 114,3 mm | L2 47,8 mm | H1 47,8 mm | H2 89,4 mm | Kit de joints : SZ-10-001SK-A | Joints : FKM
• SM2A-J12-501 | 19 mm | 1-1/16"-12 UN MALE JIC | 1-1/16"-12 UN MALE JIC | L1 120,7 mm | L2 50,8 mm | H1 50,8 mm | H2 100,1 mm | Kit de joints : SZ-12-001SK-A | Joints : FKM
• SM2A-P12-501 | 19 mm | G 3/4" 60° CONE MALE THREAD | G 3/4" 60° CONE MALE THREAD | L1 120,7 mm | L2 50,8 mm | H1 50,8 mm | H2 96,5 mm | Kit de joints : SZ-12-001SK-A | Joints : FKM
• SM2A-J1612-501 | 25 mm | 1-5/16"-12 UN MALE JIC (T1) / 1-1/16"-12 UN MALE JIC (T2) | 1-1/16"-12 UN MALE JIC | L1 120,7 mm | L2 57,2 mm | H1 57,2 mm | H2 115,9 mm | Kits de joints : SZ-16-001SK-A et SZ-12-001SK-A | Joints : FKM
• SM2A-J16-501 | 25 mm | 1-5/16"-12 UN MALE JIC | 1-5/16"-12 UN MALE JIC | L1 127,0 mm | L2 57,2 mm | H1 57,2 mm | H2 116,1 mm | Kit de joints : SZ-16-001SK-A | Joints : FKM
• SM2A-P16-501 | 25 mm | G 1" 60° CONE MALE THREAD | G 1" 60° CONE MALE THREAD | L1 127,0 mm | L2 57,2 mm | H1 57,2 mm | H2 113,5 mm | Kit de joints : SZ-16-001SK-A | Joints : FKM
• SM2A-J20-501 | 31,5 mm | 1-5/8"-12 UN MALE JIC | 1-5/8"-12 UN MALE JIC | L1 155,4 mm | L2 69,9 mm | H1 69,9 mm | H2 134,6 mm | Kit de joints : SZ-20-001SK-A | Joints : FKM
• SM2A-P20-501 | 31,5 mm | G 1 1/4" 60° CONE MALE THREAD | G 1 1/4" 60° CONE MALE THREAD | L1 150,4 mm | L2 70,0 mm | H1 70,0 mm | H2 127,2 mm | Kit de joints : SZ-20-001SK-A | Joints : FKM

Notes sur les variantes

• Les filets suivent les désignations JIC / BSPP / ISO 8434-2 / ISO 8434-6 indiquées.
• Matériau des joints pour les variantes listées : FKM.

Caractéristiques techniques

• Matériau : fonte et acier
• Joints : FKM
• Traitement de surface : CrIII
• Pression de service / d'éclatement selon la taille (se référer aux spécifications constructeur) : Dash 06 → 10 mm; Dash 08 → 12,5 mm; Dash 10 → 16 mm; Dash 12 → 19 mm; Dash 16 → 25 mm; Dash 20 → 31,5 mm
• Trous de fixation pour l'installation : espacés horizontalement (prévoir montage sur le collecteur)
• Usage typique : circuits hydrauliques de machines lourdes (voir Applications)
• Avertissement : le produit peut contenir des matériaux (par ex. plomb ou nickel) soumis à des mentions réglementaires dans certaines juridictions.
