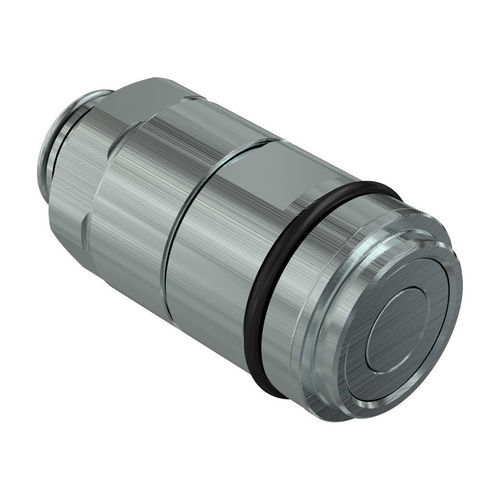

Ensemble pour accouplement 2 tubes FFC series

Présentation
Raccords auto-alignants à face plane pour multi-connexions. Les désalignements jusqu'à ± 0,5 mm et ± 1° (angulaire) sont automatiquement compensés lors de la connexion. Composants en acier inoxydable (AISI 316) avec joints Viton. Profil propriétaire FASTER.

Articles - Femelle

• Taille : 6.3 mm (1/4") — Référence : FFC14 F 2V — D1 : 19 mm — L1 : 44.8 mm — Débit : 8 l/min à 0.2 MPa — Température : -20 °C à 200 °C — Joints : FKM — Poids : 60 g
• Taille : 10 mm (3/8") — Référence : FFC38 F 2V — D1 : 23.9 mm — L1 : 49.3 mm — Débit : 23 l/min à 0.2 MPa — Température : -20 °C à 200 °C — Joints : FKM — Poids : 103 g
• Taille : 12.5 mm (1/2") — Référence : FFC12 F 2V — D1 : 31.3 mm — L1 : 70.8 mm — Débit : 35 l/min à 0.2 MPa — Température : -20 °C à 200 °C — Joints : FKM — Poids : 60.7 g

Articles - Mâle

• Taille : 6.3 mm (1/4") — Référence : FFC14 M 2V — D1 : 19.6 mm — D3 : 12.1 mm — L1 : 36 mm — Débit : 8 l/min à 0.2 MPa — Température : -20 °C à 200 °C — Joints : FKM — Poids : 38 g
• Taille : 10 mm (3/8") — Référence : FFC38 M 2V — D1 : 24.5 mm — D3 : 16.1 mm — L1 : 40.5 mm — Débit : 23 l/min à 0.2 MPa — Température : -20 °C à 200 °C — Joints : FKM — Poids : 65.8 g
• Taille : 12.5 mm (1/2") — Référence : FFC12 M 2V — D1 : 32.5 mm — D3 : 19.7 mm — L1 : 56 mm — Débit : 35 l/min à 0.2 MPa — Température : -20 °C à 200 °C — Joints : FKM — Poids : 60.7 g

Accessoires & Pièces

• KIT FFC SR — Pour raccords — Matériau : Acier

Chute de pression / schémas
Diagramme d'écoulement disponible pour la série FFC (caractéristiques d'écoulement / diagramme de chute de pression associé à la série).

Mises en garde
Ce produit peut vous exposer à des substances chimiques telles que le plomb ou le nickel, reconnues dans certaines juridictions comme causant le cancer, des malformations congénitales ou d'autres dommages à la reproduction.

Caractéristiques techniques / spécifications

• Matériau : Acier inoxydable (AISI 316)
• Joints : FKM (Viton)
• Températures de fonctionnement : -20 °C à 200 °C
• Interchange série : FASTER
• Type de vanne : Plate
• Connexion : Spéciale
• Déconnexion : Spéciale
• Connexion sous pression : Interdite
• Pression d'éclatement et performances (résumé par dash size) :
  Dash 02 — Taille : 3.2 mm — Pression de service : 25 MPa — Débit : 2.5 l/min à 0.2 MPa — Fuite : 0.002 ml — Force de connexion : 80 N — Pression d'éclatement mâle : 100 MPa — Pression d'éclatement femelle : 100 MPa — Mâle+Femelle : 130 MPa
  Dash 04 — Taille : 6.3 mm — Pression de service : 32 MPa — Débit : 8 l/min à 0.2 MPa — Fuite : 0.002 ml — Force de connexion : 80 N — Pression d'éclatement mâle : 150 MPa — Pression d'éclatement femelle : 90 MPa — Mâle+Femelle : 130 MPa
  Dash 06 — Taille : 10 mm — Pression de service : 25 MPa — Débit : 23 l/min à 0.2 MPa — Fuite : 0.006 ml — Force de connexion : 110 N — Pression d'éclatement mâle : 90 MPa — Pression d'éclatement femelle : 100 MPa — Mâle+Femelle : 100 MPa
  Dash 08 — Taille : 12.5 mm — Pression de service : 45 MPa — Débit : 35 l/min à 0.2 MPa — Fuite : 0.006 ml — Force de connexion : 185 N — Pression d'éclatement mâle : 140 MPa — Pression d'éclatement femelle : 80 MPa — Mâle+Femelle : 180 MPa
