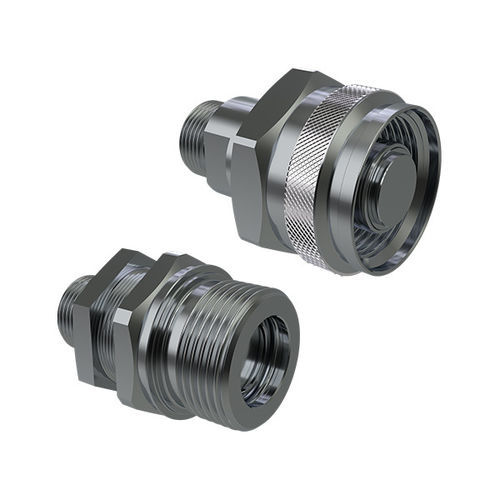

Système d'attache rapide hydraulique FLV series

Présentation
Cette série combine les avantages de la technologie de raccords à face plane vissés avec un design extrêmement compact et robuste. Idéale pour les applications nécessitant une connexion à face plane lorsque les pressions résiduelles sont négligeables. Le traitement MATE 1000 (ZnNi) offre une résistance améliorée à la corrosion. Les corps femelles permettent une installation en panneau.

Caractéristiques principales

• Série : FLV
• Type : Raccord à face plane vissé (type vanne plate)
• Matériau : Acier
• Traitement de surface : MATE 1000 (ZnNi - Zinc-Nickel)
• Joints : NBR
• Températures d'utilisation : -25 °C à 100 °C
• Applications typiques : Engins de chantier et applications hydrauliques mobiles similaires nécessitant des raccords à face plane compacts

Articles - Femelle (en-tête de tableau et lignes exemples)
Colonnes : Taille (mm) | Référence | Filetage | Débit (l/min à 0,2 MPa) | Joints | HEX1 (mm) | HEX2 (mm) | HEX3 (mm) | D1 (mm) | D3 (mm) | L1 (mm) | Filetage de connexion (D2)
10 | FLV06-2/1415 F | M14x1,5 MALE 8L | 32 | NBR | 36 | - | 36 | 42 | - | 58 | M32x3
10 | FLV06-2/1615 F | M16x1,5 MALE 10L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/1815 F | M18x1,5 MALE 12L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/2215 F | M22x1,5 MALE 15L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
10 | FLV06-3/1815 F | M18x1,5 MALE 10S (court) | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
12.5 | FLV08-2/2215 F | M22x1,5 MALE 15L | 32 | NBR | 41 | 25 | 41 | 47 | - | 70 | M36x3
19 | FLV12-2/2215 F | M22x1,5 MALE 15L | 75 | NBR | 55 | - | 50 | 61 | - | 81 | M48x3
25 | FLV16-2/2615 F | M26x1,5 MALE 18L | 165 | NBR | 60 | 36 | 50 | 70 | - | 96 | M54x4
31.5 | FLV20-2/4520 F | M45x2 MALE 35L | 430 | NBR | 85 | 55 | 100 | 89.8 | 100 | 129 | M79x4

Articles - Mâle (en-tête de tableau et lignes exemples)
Colonnes : Taille (mm) | Référence | Filetage | Débit (l/min à 0,2 MPa) | Joints | HEX1 (mm) | HEX3 (mm) | D1 (mm) | L1 (mm) | Filetage de connexion (D2)
10 | FLV06-2/1415 M | M14x1,5 MALE 8L | 32 | NBR | 41 | 22 | 46 | 63 | M32x3
10 | FLV06-2/1615 M | M16x1,5 MALE 10L | 32 | NBR | 41 | 22 | 46 | 64 | M32x3
10 | FLV06-3/1815 M | M18x1,5 MALE 10S | 32 | NBR | 41 | 22 | 46 | 65 | M32x3
12.5 | FLV08-2/2215 M | M22x1,5 MALE 15L | 75 | NBR | 46 | 24 | 52 | 73.4 | M36x3
19 | FLV12-2/2215 M | M22x1,5 MALE 15L | 120 | NBR | 60 | 32 | 68 | 84 | M48x3
25 | FLV16-2/2615 M | M26x1,5 MALE 18L | 165 | NBR | 55 | 41 | 65 | 96 | M54x4
31.5 | FLV20-2/4520 M | M45x2 MALE 35L | 430 | NBR | 85 | 55 | 89.8 | 136 | M79x4

Accessoires & pièces détachées
Protections anti-poussière - Plastique (Femelle)

• 10 mm (10 mm / 3/8") – TMFLV06 – Rouge
• 12.5 mm (1/2") – TMFLV08 – Rouge
• 19 mm (3/4") – TMFLV12 – Rouge

Protections anti-poussière - Plastique (Mâle)

• 10 mm – TFFLV06 – Rouge
• 12.5 mm – TFFLV08 – Rouge
• 19 mm – TFFLV12 – Rouge

Protections anti-poussière - Aluminium (Femelle)

• 19 mm – TMFLV12 S – Métal
• 25 mm – TMFLV16 S – Métal
• 31.5 mm – TMFLV20 S – Métal

Protections anti-poussière - Aluminium (Mâle)

• 19 mm – TFFLV12 S – Métal
• 25 mm – TFFLV16 S – Métal
• 31.5 mm – TFFLV20 S – Métal

Kits de joints

• 10 mm – SK FLV06 F
• 12.5 mm – SK FLV08 F
• 19 mm – SK FLV12 F
• 25 mm – SK FLV16 F
• 31.5 mm – SK FLV20 F

Résumé des performances / Pression d'éclatement & débit
Tailles couvertes : 06, 08, 12, 16, 20.
Pression de service (typique) : 42 MPa pour les tailles standard indiquées.
Débits représentatifs (à 0,2 MPa) : 06 → 32 l/min ; 08 → 75 l/min ; 12 → 120 l/min ; 16 → 165 l/min ; 20 → 430 l/min.
Exemples de pressions d'éclatement par dash : 06 : Mâle 130 MPa, Femelle 140 MPa, Mâle+Femelle 250 MPa ; 08 : Mâle 130 MPa, Femelle 130 MPa, Mâle+Femelle 200 MPa ; 12 : se référer au tableau technique pour les valeurs.

Spécifications / Remarques

• Compatibilité série : MARKET
• Type de vanne : Plate
• Connexion : Vissage pour connecter
• Déconnexion : Dévisser pour déconnecter
• Connexion sous pression : Interdite

Spécifications techniques

• Matériau : Acier
• Joints : NBR
• Traitement de surface : MATE 1000 (ZnNi) Zinc-Nickel
• Plage de température : -25 °C à 100 °C
• Pression de service (typique) : 42 MPa (voir tableau détaillé par dash)
• Débits (exemples à 0,2 MPa) : 32 / 75 / 120 / 165 / 430 l/min selon la taille
• Applications recommandées : raccords à face plane où compacité et résistance à la corrosion sont requises
