Unité de distribution de refroidissement liquide-air

rackablepour data center

Présentation

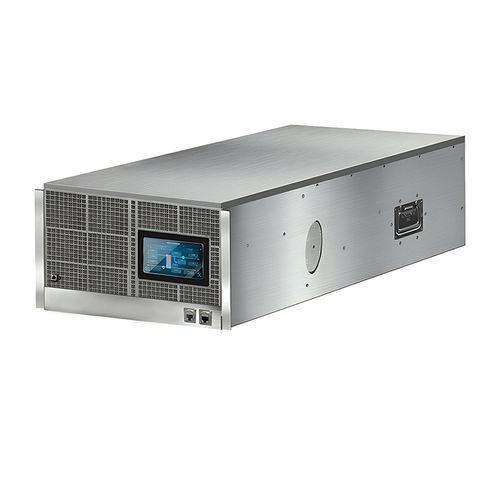

L'unité de distribution de refroidissement air‑liquide EXTRCOOL (CDU) est une unité hybride compacte, montable en rack, conçue pour permettre l'intégration de serveurs refroidis par liquide dans des centres de données refroidis par air sans modifications lourdes d'infrastructure. L'appareil utilise un échangeur air‑liquide pour dissiper la chaleur des serveurs vers l'air de salle. Son format 6U prend en charge des charges serveur jusqu'à 13 kW pour des déploiements progressifs ou mixtes.

Principales caractéristiques et avantages

• Refroidissement liquide « drop‑in » pour sites refroidis par air — évite les boucles d'eau glacée dédiées ou les rénovations de salle et permet une adoption graduelle du liquide.
• Format rack 6U — s'intègre aux baies 19" standard pour optimiser l'espace en armoire.
• Performances en conditions ambiantes standard — capacité 13 kW à 25 °C ambiant avec température d'alimentation ≤ 40 °C en conditions nominales.
• Construction compatible et résistante à la corrosion — tuyauterie en acier inoxydable et échangeurs en cuivre compatibles avec eau déminéralisée, propylène glycol 25 % et fluides similaires.
• Composants redondants — double pompe (1+1), double ventilateur et double alimentation (1+1, ATS) pour limiter les points de défaillance uniques.
• Filtration et surveillance — filtre liquide intégré 100 µm et surveillance continue des températures ambiantes/extraites, températures d'alimentation/retour et pressions avec contrôle dynamique.
• Commande locale et distante — HMI tactile 7" pour contrôle local ; supervision distante et intégration GTB via TCP/Modbus RS485 ; contrôle de groupe via CANBUS.
• Déploiement et maintenance simplifiés — remplissage d'eau automatique/manuel et procédures de mise en service optimisées.

Spécifications du produit
Capacité frigorifique nominale : 13 kW (25 °C ambiant, HR50 %, température d'alimentation 40 °C)
Volume d'air : débit maximal ≥ 2200 m³/h
Pompe à eau : double pompe (redondance 1+1)
Liquide de refroidissement : eau déminéralisée, solution propylène glycol 25 %, autres fluides compatibles
Performances hydrauliques : débit 24 LPM ; pression résiduelle externe 1 bar
Circuit liquide : pression de service max 1,5 bar ; test pipeline 10 bar
Hydratation : remplissage automatique d'eau si la pression système est inférieure à la consigne
Filtre : filtre intégré 100 µm
Interface externe : panneau arrière, interface mandrin 1" et vanne à bille rapide convertible
Alimentation : double alimentation, ATS ; 220 V AC (50/60 Hz) / 24 V DC
Consommation typique : 950 W
Contrôleur : contrôleur liquide, processeur ARM, DDR RAM, HMI tactile 7"
Micrologiciel : firmware de contrôle du refroidissement surveillant températures et paramètres du circuit
Alarmes : pression, températures entrée/sortie d'air, températures du liquide, etc.
Communications : CANBUS pour contrôle de groupe ; TCP/Modbus RS485 pour intégration GTB
Dimensions : 445 x 960 x 266,7 mm (L x P x H)
Poids : net ~80–90 kg ; poids en ordre de marche 96 kg ; poids transport 95 kg

Caractéristiques / spécifications techniques

• Format : 6U pour montage en rack 19"
• Capacité nominale : 13 kW (25 °C ambiant, alimentation ≤ 40 °C)
• Débit d'air maximal : ≥ 2200 m³/h
• Pompes : redondance 1+1
• Compatibilité fluides : eau déminéralisée, propylène glycol 25 %, autres
• Débit liquide : 24 LPM ; pression résiduelle externe : 1 bar
• Pression max circuit : 1,5 bar ; test pipeline : 10 bar
• Filtration : 100 µm intégré
• Interfaces : mandrin 1" arrière et raccord rapide convertible
• Alimentation : double alimentation avec ATS ; 220 V AC / 24 V DC
• Consommation : 950 W (typ.)
• Contrôle : ARM, DDR, HMI 7" ; TCP/Modbus RS485 ; CANBUS
• Dimensions : 445 x 960 x 266,7 mm
• Poids : net ≈80–90 kg ; exploitation 96 kg ; transport 95 kg
