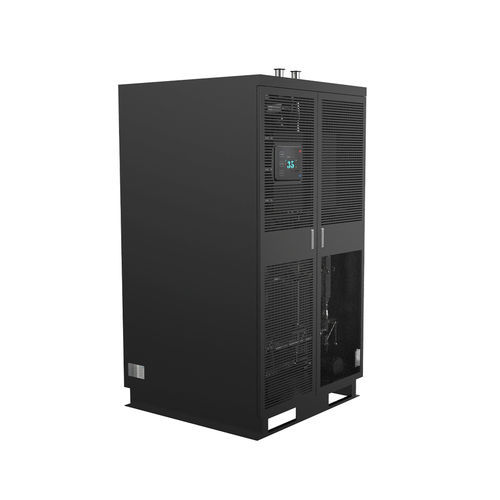

Système de refroidissement de liquide EXT-CDU60AC

d'eau glycoléepour CPUpour datacenter

Présentation du produit
L'unité de distribution de refroidissement liquide-vers-air (LTA) en format armoire EXTRCOOL est une CDU compacte et tout-en-un conçue pour les déploiements de refroidissement liquide haute densité dans les centres de données AI et HPC. Elle intègre échangeur liquide-air, pompes et commandes intelligentes dans un encombrement standard en baie, facilitant le refroidissement liquide pour les centres de données neufs ou modernisés. L'unité est conçue pour s'associer à des serveurs GPU haute performance (par ex. NVIDIA GB200/GB300 et générations suivantes) et assurer des performances thermiques fiables pour des densités de puissance par baie supérieures à 30 kW tout en évitant l'infrastructure d'eau glacée.

Avantages techniques principaux

• Format armoire tout-en-un Regroupe échangeurs, ventilateurs à haute pression, pompes à vitesse variable et système de contrôle intelligent dans une seule armoire pour une intégration plug-and-play.
• Rejet de chaleur liquide-vers-air efficace Dissipe directement la chaleur des boucles de cold-plate serveur vers l'air ambiant, éliminant le besoin d'installations d'eau glacée externes et réduisant la complexité infrastructurelle.
• Conception prête pour rack et peu encombrante Conçue selon les dimensions standard de baie, l'unité s'adapte aux implantations existantes et permet l'installation côte à côte avec les racks serveurs pour simplifier la tuyauterie.
• Contrôle intelligent à vitesse variable Ajustement dynamique des ventilateurs et des pompes selon la température du fluide pour minimiser la consommation électrique et réduire le PUE du centre de données.
• Fiabilité de niveau entreprise Composants testés en usine et tuyauterie renforcée conçus pour une exploitation étanche 24/7 pour les charges critiques.

Spécifications produit (résumé)
Marque: EXTRCOOL
Série de modèles: CDU-LTA Cabinet Series
Type de refroidissement: Liquide-vers-air (LTA) rejet de chaleur direct
Catégorie de produit: Unité de distribution de refroidissement montable en rack
Systèmes compatibles: Boucles cold-plate serveur, racks de refroidissement liquide
Lieu d'origine: Guangdong, Chine
Numéros de pièce / variantes: EXT-CDU60AC | EXT-CDU120AC | EXT-CDU300AC | EXT-CDU600AC
Type d'installation: In-row
Puissance frigorifique nominale (variantes): 60 kW | 120 kW | 300 kW | 600 kW
Fluide caloporteur: PG25
Environnement de fonctionnement (T & H): -10°C ~ 55°C / HR 5% ~ 90%
Environnement de stockage (T & H): -45°C ~ 70°C / HR 5% ~ 93%
Affichage: Écran 10,1"
Température d'approche: 10°C
Temp. primaire air ou liquide (entrée/sortie): 25°C / 35°C
Temp. liquide secondaire (sortie/entrée): 35°C / 45°C
Débit nominal côté secondaire (variantes): 100 LPM | 200 LPM | 500 LPM | 1000 LPM
Alimentation: AC220V 50/60Hz (variante petite) ; 3P AC380V 50/60Hz ou 3P AC480V 60Hz (variantes grandes)
ATS double alimentation: Oui
Détection de fuite: Oui
Basculement automatique pompe redondante: 1+1
Consommation électrique (env.): <3.5 kW | <6 kW | <15 kW | <30 kW
Filtre remplaçable en ligne bypass: Oui
Type de contrôle: Contrôle PID, ajuste le débit d'air et le débit selon la température
Communication: Modbus RTU & TCP/IP
Poids approximatif (variantes): 350 kg | 480 kg | 850 kg | 1700 kg
Indice de protection: IP55
Dimensions (L x P x H) mm (variantes): 600 x 1200 x 2000 | 1200 x 1200 x 2000 | 3000 x 1200 x 2000 | 6000 x 1200 x 2000

Scénarios d'application idéaux

• Modernisation de centres de données traditionnels : Permet des mises à niveau en refroidissement liquide économiques pour les installations initialement refroidies par air sans infrastructure d'eau glacée.
• Racks à densité de puissance moyenne à élevée : Prend en charge des charges par rack de 15 à 30 kW pour serveurs d'entraînement AI et clusters HPC.
• Centres de données Edge & Colocation : Le format armoire compact s'adapte aux déploiements à contraintes d'espace.
• Architectures de refroidissement hybrides : Adapté aux déploiements progressifs combinant racks refroidis par air et par liquide.
• Clusters AI de petite à moyenne taille : Refroidissement simplifié et faible maintenance pour déploiements GPU de plus petite échelle.

Questions fréquemment posées

• À quoi sert une CDU liquide‑vers‑air ? Une CDU liquide‑vers‑air est une unité compacte montée en rack qui rejette directement la chaleur des boucles de refroidissement liquide vers l'air ambiant, évitant les systèmes d'eau glacée et simplifiant les déploiements.
• Quels sont les avantages d'une CDU LTA en format armoire par rapport aux unités autonomes ? Le format armoire permet une installation côte à côte avec les racks serveurs, réduit la complexité de tuyauterie, supprime l'infrastructure externe de rejet de chaleur et est pré-testé en usine pour minimiser la mise en service sur site.
• L'unité est-elle compatible avec les systèmes de cold plate serveur ? La CDU cabinet supporte les pressions et températures standard des boucles liquides et propose des brides personnalisables pour s'adapter à la plupart des cold plates serveur.

Caractéristiques / spécifications techniques

• Marque: EXTRCOOL
• Série de modèles: CDU-LTA Cabinet Series
• Type de produit: Unité de distribution de refroidissement liquide‑vers‑air (L2A CDU)
• Numéros de pièce: EXT-CDU60AC, EXT-CDU120AC, EXT-CDU300AC, EXT-CDU600AC
• Gamme de puissance frigorifique nominale: 60 kW à 600 kW (selon modèle)
• Fluide: PG25
• Installation: In-row / montage en rack
• Débit nominal côté secondaire: 100–1000 LPM selon variante
• Options d'alimentation: AC220V 50/60Hz; 3P AC380V 50/60Hz; 3P AC480V 60Hz
• Pompes redondantes: Basculement automatique 1+1
• Détection de fuite: Oui
• Contrôle: PID, ventilateurs et pompes à vitesse variable
• Communication: Modbus RTU & TCP/IP
• Protection: IP55
• Poids approximatif: 350 kg à 1700 kg (selon variante)
• Dimensions (L x P x H) mm: 600 x 1200 x 2000 à 6000 x 1200 x 2000 selon variante
• Consommation électrique (env.): <3.5 kW à <30 kW selon modèle
