Buse de pulvérisation 6193685 HydroClaw® (HC)

de nettoyagepour liquidesen acier inoxydable 316L

Présentation
Cette buse de nettoyage de cuve statique HydroClaw® (HC) conforme FDA est résistante aux obstructions et permet le passage de particules jusqu'à 1/4" (6,4 mm). Conçue pour des ouvertures compactes, elle offre un jet uniforme à 360° et un débit élevé à basse pression, adaptée aux opérations CIP.

Applications

• Nettoie de manière efficace et performante :
• Cuves de fermentation
• Cuves et chaudières pour bière claire
• Tonneaux, conteneurs et fûts

Avantages

• Grand passage libre (jusqu'à 1/4") pour limiter les obstructions
• Convient aux fluides de nettoyage recirculés
• Construction en acier inoxydable 316L résistant à la corrosion, conforme FDA

Matériaux

• Acier inoxydable 316L (conforme FDA)

Fonctionnement

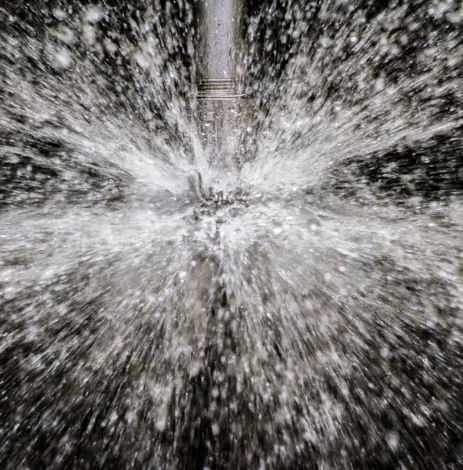

Les buses stationnaires (statiques) n'ont pas de pièces mobiles. La géométrie du HydroClaw® assure un passage libre important et produit des jets puissants qui sont déviés par des coupelles pour générer un jet uniforme à 360°, assurant une action de rinçage adaptée aux salissures légères à modérées.

Dimensions et performances (impérial)
Angle de pulvérisation : 360°
Modèles : 6193685, 6193688, 6195965
Options de raccord : 3/4 FNPT ; Clip-on tube 1" ; Clip-on tube 1-1/2"
A : 2.38" (tous modèles)
B : 3.59" (6193685), 3.59" (6193688), 4.00" (6195965)
D : (6193685 : n/a), 0.75" (6193688), 0.75" (6195965)
E : (6193685 : n/a), 0.16" (6193688), 0.16" (6195965)
F : (6193685 : n/a), 1.00" (6193688), 1.50" (6195965)
G (Passage libre) : 0.25" (tous modèles)
Poids : 15 oz (6193685), 14 oz (6193688), 18 oz (6195965)
Diamètre de couverture @ 30 psi : 8' (env.)

Performances (impérial - Débit GPM)
À 25 psi : 6193685 = 33.4 GPM; 6193688 = 35.7 GPM; 6195965 = 35.7 GPM
À 30 psi : 6193685 = 36.6 GPM; 6193688 = 38.9 GPM; 6195965 = 38.9 GPM
À 35 psi : 6193685 = 39.5 GPM; 6193688 = 42.0 GPM; 6195965 = 42.0 GPM
À 40 psi : 6193685 = 42.0 GPM; 6193688 = 44.8 GPM; 6195965 = 44.8 GPM

Dimensions et performances (métrique)
A : 60.5 mm (tous modèles)
B : 91.2 mm (6193685), 91.2 mm (6193688), 102 mm (6195965)
D : (6193685 : n/a), 19.1 mm (6193688), 19.1 mm (6195965)
E : (6193685 : n/a), 4.1 mm (6193688), 4.1 mm (6195965)
F : (6193685 : n/a), 25.4 mm (6193688), 38.1 mm (6195965)
G (Passage libre) : 6.4 mm (tous modèles)
Poids : 416 g (6193685), 391 g (6193688), 504 g (6195965)
Diamètre de couverture @ 2 BAR : 2.4 m (env.)

Performances (métrique - Débit LPM)
À 1.5 BAR : 6193685 = 119 LPM; 6193688 = 125 LPM; 6195965 = 125 LPM
À 2.0 BAR : 6193685 = 136 LPM; 6193688 = 145 LPM; 6195965 = 145 LPM
À 2.5 BAR : 6193685 = 152 LPM; 6193688 = 161 LPM; 6195965 = 161 LPM
À 3.0 BAR : 6193685 = 166 LPM; 6193688 = 176 LPM; 6195965 = 176 LPM

Caractéristiques / spécifications techniques

• Brand: BETE
• Commercial name: HydroClaw® (HC)
• Product SKU (site): P6193685
• Matériau : acier inoxydable 316L (conforme FDA)
• Angle de pulvérisation : 360°
• Passage maximal de particules : jusqu'à 1/4" (6,4 mm)
• Options de raccord : 3/4 FNPT ; Clip-on tube 1" ; Clip-on tube 1-1/2"
• Conception : buse stationnaire (sans pièces mobiles)
• Convient aux fluides de nettoyage recirculés
• Diamètre de couverture : ~8' à 30 psi (~2.4 m à 2 BAR)
• Débits représentatifs : voir section Dimensions & Performance (impérial et métrique)
• Modèles disponibles sur site : 6193685, 6193688, 6195965
