Buse de brumisation 6011546 TF

d'humidificationde pulvérisationde refroidissement

Présentation
BETE est l'inventeur original de la spirale (aussi appelée pigtail, corkscrew ou hélice). Sa conception monobloc sans pièces internes offre une résistance à l'encrassement et une bonne efficacité énergétique. Par rapport aux buses de type whirl présentant un débit, une perte de charge et un angle similaires, les spirales TF produisent des gouttelettes sensiblement plus petites pour une atomisation fine. Tous les modèles mentionnés ici sont en 3/8 NPT.

Applications

• Refroidissement des gaz
• Épuration des gaz
• Injection chimique
• Maîtrise des poussières
• Refroidissement par bassin pulvérisé
• Élimination par évaporation
• Humidification
• Protection incendie

Avantages

• Conception spirale originale par BETE
• Construction monobloc sans pièces internes réduisant les risques d'obstruction
• Performances durables et résistantes aux obstructions
• Produit une atomisation fine (gouttelettes plus petites que les buses whirl comparables)
• Débit à haute vitesse, efficace sur le plan énergétique
• Large gamme de débits et d'angles de pulvérisation disponibles

Matériaux

• Laiton

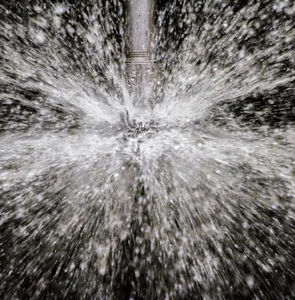

Fonctionnement des spirales à cône plein
Le motif en spirale se forme par cisaillement du fluide le long des tours de la spirale, créant plusieurs cônes creux concentriques. Ce profil génère deux à trois bandes de gouttelettes plus grossières, chacune entourée de bandes plus larges de gouttelettes plus fines, assurant une couverture en cône plein.

Dimensions et performances — Buse spirale à cône plein TF Series (modèles 3/8 NPT)
Dimensions (in/mm) : A = 1.88" / 47.6 mm ; B = 0.69" / 17.5 mm ; Poids (métal) = 1.63 oz / 46.0 g
Groupe de modèles présenté : 6011546, 6012770, 6012736
Raccord d'entrée : 3/8 NPT
Angles de pulvérisation disponibles : 60° / 90° / 120°
Facteur K : 0.949
Débit (GPM) pour le modèle 6011546 (exemple) : 5 PSI = 2.12 ; 10 PSI = 3.00 ; 20 PSI = 4.24 ; 30 PSI = 5.20 ; 40 PSI = 6.00 ; 50 PSI = 6.71 ; 60 PSI = 7.35 ; 80 PSI = 8.49 ; 100 PSI = 9.49
Diamètre d'orifice approximatif : 0.19 in
Diamètre de passage libre approximatif : 0.13 in

Exemples supplémentaires de dimensions/performances (autres groupes de modèles TF)
Modèles 6015134 / 6010116 / 6012832 (3/8 NPT) : Facteur K = 1.28 ; Débit exemple (GPM) : 5 PSI = 2.86 ; 10 PSI = 4.05 ; 20 PSI = 5.73 ; 30 PSI = 7.01 ; 40 PSI = 8.10 ; 50 PSI = 9.06 ; 60 PSI = 9.92 ; 80 PSI = 11.5 ; 100 PSI = 12.8 ; Orifice approximatif = 0.22 in ; Passage libre approx. = 0.13 in
Modèles 6006217 / 6012073 / 6005617 (3/8 NPT) : Facteur K = 1.68 ; Débit exemple (GPM) : 5 PSI = 3.75 ; 10 PSI = 4.05 ; 20 PSI = 5.73 ; 30 PSI = 7.01 ; 40 PSI = 8.10 ; 50 PSI = 9.06 ; 60 PSI = 9.92 ; 80 PSI = 11.5 ; 100 PSI = 12.8 ; Orifice approximatif = 0.25 in ; Passage libre approx. = 0.13 in
Modèles 6009079 / 6011877 / 6003941 (3/8 NPT) : Facteur K = 2.61 ; Débit exemple (GPM) : 5 PSI = 5.83 ; 10 PSI = 8.25 ; 20 PSI = 11.7 ; 30 PSI = 14.3 ; 40 PSI = 16.5 ; 50 PSI = 18.4 ; 60 PSI = 20.2 ; 80 PSI = 23.3 ; 100 PSI = 26.1 ; Orifice approximatif = 0.31 in ; Passage libre approx. = 0.13 in
D'autres modèles TF à débit plus élevé sont présentés avec des débits en L/min et les diamètres d'orifice/passage libre approximatifs dans les tableaux de spécifications originaux.

Caractéristiques / spécifications techniques

• Marque : BETE
• Dénomination commerciale : TF Series
• Référence / SKU affichée : P6011546
• Raccord d'entrée : 3/8 NPT
• Matériau : Laiton
• Poids (métal) : ≈1.63 oz / 46.0 g (modèle 6011546)
• Dimensions (modèle 6011546) : A = 1.88" (47.6 mm), B = 0.69" (17.5 mm)
• Options d'angle de pulvérisation : 60°, 90°, 120°
• Facteur K (ex. modèle 6011546) : 0.949
• Débit exemple (modèle 6011546) : 5 PSI = 2.12 GPM ; 10 PSI = 3.00 GPM ; 20 PSI = 4.24 GPM ; jusqu'à 100 PSI = 9.49 GPM
• Diamètre d'orifice approximatif (ex. modèle 6011546) : 0.19 in
• Diamètre de passage libre approximatif : 0.13 in
• Conception spirale monobloc résistante aux obstructions, assurant une atomisation fine et une couverture en cône plein
