Climatiseur d'armoire électrique à montage latéral HZ4840

pour zone dangereuseà économie d'énergierésistant à la corrosion

Présentation
Les systèmes Cabinet Cooler® NEMA 4 (IP66) pour emplacements dangereux, commandés par thermostat, sont conçus et classés UL pour une utilisation sur des enveloppes électriques purgées dans des zones classées. Ces systèmes basés sur un tube vortex produisent de l'air froid sans pièces en mouvement, incluent un séparateur filtre-eau-saletés automatique 5 μm et un kit de distribution d'air froid, et comportent un clapet de décharge basse pression qui se ferme lorsque le refroidisseur est arrêté pour maintenir l'intégrité NEMA 4. Le contrôle par thermostat s'active uniquement lorsque la température interne approche des niveaux critiques et est recommandé pour des charges thermiques variables.

Applications

• Automates programmables
• Armoires de commande de ligne
• Centres de commande moteurs
• Tableaux de relais
• Postes NC/CNC
• Centres de contrôle modulaires
• Caméras CCTV
• Armoires informatiques
• Enceintes laser
• Balances électroniques

Avantages

• Classé pour emplacements dangereux Division 1 (UL Classified)
• Classé UL et conforme CE
• Capacités de refroidissement multiples : 1 000 à 5 600 Btu/h
• Pas de pièces en mouvement — faible maintenance
• Le contrôle thermostatique réduit la consommation d'air comprimé
• Capacités de refroidissement élevées (jusqu'à 5 600 Btu/h / 1 641 W)
• Garantie de cinq ans

Modèles (commande thermostatique)
Systèmes Cabinet Cooler HazLoc NEMA 4 (IP66), commande thermostatique
Modèle - Btu/h (Watts)
HZ4815 - 1 000 (293)
HZ4825 - 1 700 (498)
HZ4830 - 2 000 (586)
HZ4840 - 2 800 (821)
HZ4850 - 3 400 (997)
HZ4860 - 4 000 (1 171)
HZ4870 - 4 800 (1 406)
HZ4880 - 5 600 (1 641)

Performance (résumé)
Capacité de refroidissement évaluée à 100 PSIG (6,9 BAR) de pression d'alimentation. Niveaux sonores (dBA) par modèle : HZ4815 = 73 ; HZ4825/HZ4830 = 80 ; HZ4840 = 82 ; HZ4850 = 84 ; HZ4860/HZ4870 = 84 ; HZ4880 = 85.

Principales caractéristiques et composants

• Commande thermostatique (réglage usine à 95°F / 35°C, contrôle typique ±2°F / 1°C)
• Électrovanne incluse pour modèles thermostatiques (UL listée / électrovanne HazLoc si applicable)
• Séparateur filtre-eau-saletés automatique 5 μm inclus
• Kit de distribution d'air froid inclus (tuyau flexible, attaches, raccords) pour diriger l'air froid vers la circulation générale ou les points chauds
• Clapet de décharge basse pression pour préserver l'intégrité de l'enceinte NEMA 4 lorsque le refroidisseur est arrêté
• Disponible en versions 110/120 VAC, 240 VAC et 24 VDC
• Options en acier inoxydable Type 303 et Type 316 pour environnements corrosifs
• Modèles à fonctionnement continu (non thermostatiques) et systèmes doubles disponibles pour un refroidissement supplémentaire

Installation et montage
Se monte via une découpe électrique standard (1-1/2 NPS). Les Cabinet Coolers HazLoc NEMA 4 et 4X peuvent être montés sur le dessus du panneau ou sur le côté à l'aide de kits de montage latéral (les kits latéraux conservent la classification NEMA).

Autres considérations
Lorsque l'enceinte est correctement scellée, l'humidité relative à l'intérieur en fonctionnement continu se stabilise autour de 45 % ; la température d'air d'entrée et la pression d'alimentation influencent le delta‑T et la capacité de refroidissement. Si de l'huile est présente dans l'air comprimé, utilisez un filtre coalescent (élimination d'huile) en complément du séparateur standard.

Caractéristiques techniques

• Capacités de refroidissement : 1 000 à 5 600 Btu/h (≈293 à 1 641 Watts)
• Indice NEMA : NEMA 4 (IP66) – étanche à la poussière, étanche à l'huile, résistant aux éclaboussures, intérieur/extérieur
• Homologations pour zones dangereuses : UL Classified pour Class I Div 1 Groupes A, B, C, D ; Class II Div 1 Groupes E, F, G ; et Class III
• Consigne thermostatique (standard) : 95°F (35°C), compatible 24 VAC–240 VAC et 24 VDC
• Filtre : séparateur eau/saletés automatique 5 μm inclus
• Matériaux : modèles standards ; options acier inoxydable Type 303 ou Type 316 pour environnements corrosifs
• Options de tension (modèles thermostatiques) : 110/120 VAC, 240 VAC, 24 VDC
• Niveaux sonores : 73–85 dBA selon modèle
• Condition de référence capacité de refroidissement : mesurée à 100 PSIG (6,9 BAR) de pression d'alimentation

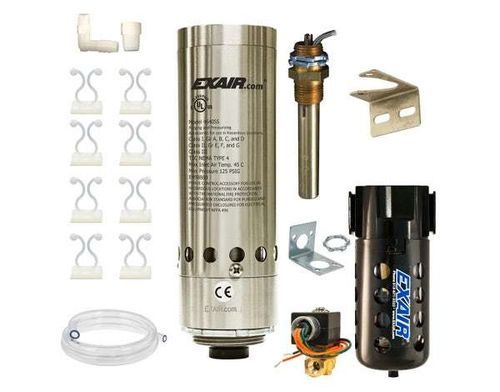

• Inclus : Cabinet Cooler (à base de tube vortex), séparateur de filtre, kit de distribution d'air froid ; thermostat et électrovanne inclus sur les systèmes à commande thermostatique
• Garantie : garantie de 5 ans
