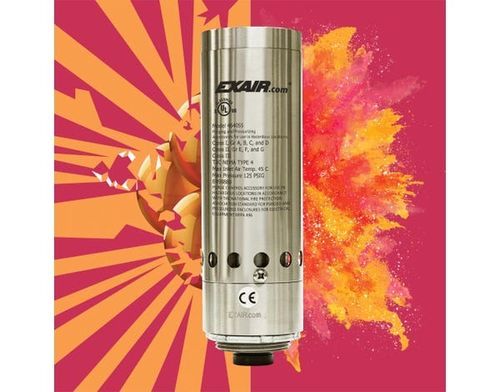

Climatiseur d'armoire électrique à montage latéral HZ4730

verticalpour zone dangereuseindustriel

Aperçu Les systèmes Cabinet Cooler® NEMA 4 (IP66) pour emplacements dangereux en fonctionnement continu sont conçus et testés/qualifiés UL pour une utilisation sur des enveloppes électriques purgées dans des zones classées. Ces systèmes assurent un refroidissement constant et une purge positive et comprennent un séparateur eau-saleté et un kit de distribution d'air froid. Les armoires NEMA 4 (IP66) sont étanches à la poussière, étanches aux huiles et résistantes aux éclaboussures pour usage intérieur/extérieur. Les systèmes HazLoc Cabinet Cooler® utilisent la technologie du tube vortex pour produire de l'air froid sans pièces mobiles et sont conformes CE.

Applications

• Automates programmables
• Armoires de commande de ligne
• Centres de commande moteurs
• Tableaux de relais
• Systèmes NC/CNC
• Centres de commande modulaires
• Caméras CCTV
• Armoires informatiques
• Enveloppes de lasers
• Bascule électroniques

Avantages

• Classé pour emplacements dangereux Division 1 (UL Classified)
• Classé UL et conforme CE
• Disponible en plusieurs capacités de refroidissement
• Sans pièces mobiles — entretien réduit
• Option de commande par thermostat pour réduire les coûts d'exploitation
• Grandes capacités de refroidissement jusqu'à 5 600 Btu/h (1 641 Watts)
• Garantie 5 ans

Modèles (Fonctionnement continu)
Modèle | Btu/h (Watts)
HZ4715 | 1 000 (293)
HZ4725 | 1 700 (498)
HZ4730 | 2 000 (586)
HZ4740 | 2 800 (821)
HZ4750 | 3 400 (997)
HZ4760 | 4 000 (1 171)
HZ4770 | 4 800 (1 406)
HZ4780 | 5 600 (1 641)

Résumé des performances (Fonctionnement continu à 100 PSIG / 6,9 BAR)
Modèle | Btu/h | Watts | Niveau sonore (dBA)
HZ4715 | 1 000 | 293 | 73
HZ4725 | 1 700 | 498 | 80
HZ4730 | 2 000 | 586 | 80
HZ4740 | 2 800 | 821 | 82
HZ4750 | 3 400 | 997 | 84
HZ4760 | 4 000 | 1 171 | 84
HZ4770 | 4 800 | 1 406 | 84
HZ4780 | 5 600 | 1 641 | 85

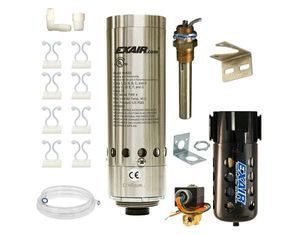

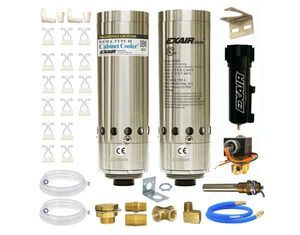

Ce qui est inclus Chaque système HazLoc Cabinet Cooler® en fonctionnement continu comprend le refroidisseur (alimenté par tube vortex), un séparateur eau-saleté (vidange automatique) et un kit de distribution d'air froid pour diriger le flux d'air pour la circulation ou vers les points chauds. Les systèmes à commande thermostatique incluent une électrovanne et un thermostat en plus du refroidisseur, du kit de distribution et du filtre.

Certifications et classification des risques Classé UL pour environnements Division 1 (Class I Div 1 Groupes A, B, C, D ; Class II Div 1 Groupes E, F, G ; et Class III). Conforme CE. Le classement NEMA 4 (IP66) garantit l'étanchéité à la poussière et aux huiles ainsi que la résistance aux éclaboussures.

Montage et matériaux Le Cabinet Cooler se monte via une découpe standard d'armoire électrique. Des kits de montage latéral sont disponibles lorsque l'espace supérieur ou latéral est limité ; ces kits sont réalisés en acier inoxydable Type 303 ou Type 316 pour les environnements corrosifs. Les unités HazLoc NEMA 4 et 4X peuvent être montées verticalement sur le dessus du panneau ou latéralement avec le kit de montage latéral approprié.

Fonctionnement L'air comprimé entre dans le Cabinet Cooler alimenté par tube vortex et est séparé en flux chaud et froid. L'air chaud est atténué et évacué ; l'air froid est remis dans l'armoire via le kit de distribution d'air froid. L'armoire est refroidie et maintenue sous légère surpression pour empêcher l'entrée d'air extérieur.

Remarques supplémentaires Pour les systèmes en fonctionnement continu, l'humidité relative à l'intérieur de l'armoire se stabilise à environ 45 % sans condensation interne si l'armoire est scellée. Les Cabinet Cooler® assurent typiquement une chute de température de 30°C (54°F) par rapport à la température de l'air d'alimentation à une pression d'alimentation de 100 PSIG. Une température d'air d'entrée élevée ou une pression d'alimentation basse réduiront la capacité de refroidissement.

Caractéristiques / spécifications techniques

• Série : NEMA 4 Hazardous Loc Cabinet Cooler® Systems
• Option produit sur cette page (SKU) : PHZ4710
• Plage de capacité de refroidissement : 1 000 à 5 600 Btu/h (293 W à 1 641 W)
• Les valeurs de capacité sont données pour une pression d'alimentation de 100 PSIG (6,9 BAR)
• Les niveaux sonores (dBA) varient selon le modèle (voir tableau de performance)
• Inclus : séparateur eau-saleté (vidange automatique 5 microns) et kit de distribution d'air froid (modèles continus)
• Commande thermostatique : disponible (thermostat réglé en usine à 95°F / 35°C pour les systèmes thermostatiques)
• Électrovanne : listée UL / certifiée CSA (pour modèles thermostatiques) ; électrovanne HazLoc disponible pour systèmes thermostatiques en emplacements dangereux
• Approbations : UL Classified pour environnements Div I, conforme CE
• Indice d'enveloppe : NEMA 4 (IP66) — étanche à la poussière et aux huiles, résistant aux éclaboussures, intérieur/extérieur
• Options de construction : acier inoxydable Type 303 et Type 316 disponible pour environnements fortement corrosifs
• Garantie : 5 ans
• Prix (page) : 1317 (devise affichée séparément)
