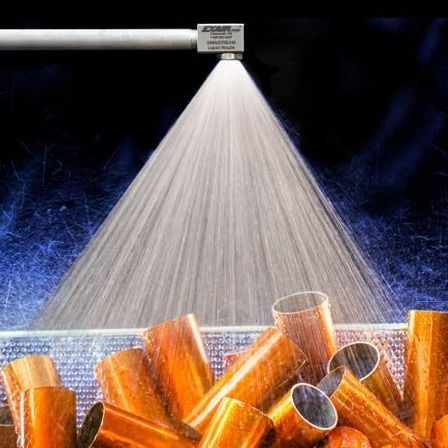

Buse d'atomisation FL1010SS

pour liquidesà cône pleinen inox

Présentation
Les buses OmniStream™ d'EXAIR en 1/4 NPT produisent un jet à cône plein et une distribution uniforme. Leur conception sans volets avec passages internes larges limite l'encrassement et convient aux liquides contenant des particules. Elles offrent un corps compact en angle droit et fonctionnent jusqu'à 250 PSI. Utilisation courante avec eau, agents de rinçage, détergents, produits chimiques, pesticides et herbicides. Le débit est réglé en faisant varier la pression liquide.

Applications

• Refroidissement
• Revêtement
• Trempe
• Lutte contre les poussières
• Lavage et rinçage
• Rupture de mousse
• Pulvérisation de boues
• Désinfection et dégraissage
• Lubrification

Avantages

• Débits liquides élevés
• Augmente la couverture de surface grâce à la distribution en cône plein
• Augmente le volume de liquide sur la cible
• Construction entièrement en acier inoxydable Type 303
• Format compact en angle droit, installation polyvalente

Matériaux
Construction en acier inoxydable Type 303. Température maximale d'utilisation recommandée : 800°F (426°C).

Fonctionnement
Le liquide entre dans le corps de la buse et crée un vortex dans la chambre. Le vortex, combiné à l'orifice usiné avec précision, rompt la tension superficielle et produit un jet en cône plein régulier à un angle contrôlé.

Dimensions du jet — motif cône plein (données sélectionnées)
OmniStream Cone (modèles 1/4 NPT) — largeurs A / B / C par modèle et pression :
FL1008SS — 7 PSI : A 5.7 in / B 8.6 in / C 14.3 in; 20 PSI : A 7.4 in / B 11.0 in / C 18.4 in; 60 PSI : A 8.4 in / B 12.6 in / C 21.0 in
FL1010SS — 7 PSI : A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI : A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI : A 10.1 in / B 15.1 in / C 25.2 in
FL1011SS — 7 PSI : A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI : A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI : A 10.1 in / B 15.1 in / C 25.2 in

Remarques
Design compact en angle droit. La construction sans volets réduit l'encrassement et convient aux liquides chargés en particules.

Caractéristiques techniques

• Nom commercial : OmniStream™ Cone
• Famille de modèles / exemples : FL1008SS, FL1010SS, FL1011SS
• SKU produit (page principale) : PFL1008SS
• Raccord d'entrée : 1/4 NPT
• Pression liquide recommandée maximale : jusqu'à 250 PSI
• Matériaux : acier inoxydable Type 303
• Température maximale de service : 800°F (426°C)
• Conception : chambre vortex sans volets produisant un motif rond uniforme en cône plein ; corps en angle droit
• Capacité (par modèle affiché) : FL1008SS = 8 ; FL1010SS = 10 ; FL1011SS = 11
• Passage libre max (tailles d'orifice) : FL1008SS = 0.109 in ; FL1010SS = 0.125 in ; FL1011SS = 0.144 in
• Débit (GPM / LPM) par modèle et pression liquide (valeurs sélectionnées) :
  3 PSI — FL1008SS : 0.50 GPM / 1.89 LPM ; FL1010SS : 0.48 GPM / 1.82 LPM ; FL1011SS : 0.62 GPM / 2.35 LPM
  5 PSI — FL1008SS : 0.60 GPM / 2.27 LPM ; FL1010SS : 0.67 GPM / 2.54 LPM ; FL1011SS : 0.85 GPM / 3.22 LPM
  7 PSI — FL1008SS : 0.70 GPM / 2.65 LPM ; FL1010SS : 0.83 GPM / 3.14 LPM ; FL1011SS : 0.96 GPM / 3.63 LPM
  10 PSI — FL1008SS : 0.80 GPM / 3.03 LPM ; FL1010SS : 1.00 GPM / 3.79 LPM ; FL1011SS : 1.10 GPM / 4.16 LPM
  20 PSI — FL1008SS : 1.15 GPM / 4.35 LPM ; FL1010SS : 1.34 GPM / 5.07 LPM ; FL1011SS : 1.51 GPM / 5.72 LPM
  40 PSI — FL1008SS : 1.55 GPM / 5.87 LPM ; FL1010SS : 1.88 GPM / 7.12 LPM ; FL1011SS : 2.21 GPM / 8.36 LPM
  60 PSI — FL1008SS : 1.80 GPM / 6.81 LPM ; FL1010SS : 2.36 GPM / 8.93 LPM ; FL1011SS : 2.66 GPM / 10.07 LPM
• Liquides typiques : eau, agents de rinçage, détergents, produits chimiques, pesticides, herbicides
