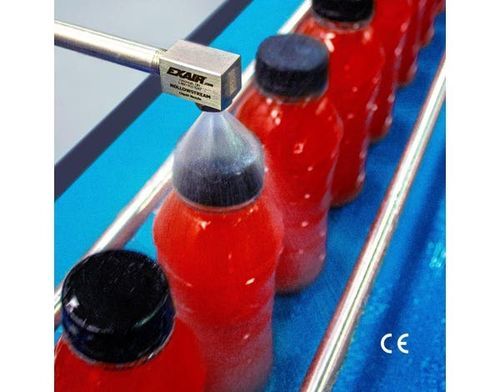

Buse d'atomisation HL1003SS

pour liquidesà cône creuxen inox

Description Les buses à cône HollowStream™ 1/8 NPT d'EXAIR, avec un jet circulaire, font partie des types de buses de pulvérisation les plus courants. Les buses de pulvérisation à cône creux sont utilisées pour résoudre les applications de refroidissement, de nettoyage, de lavage, de rinçage et de dépoussiérage dans l'ensemble de l'industrie avec moins de liquide que leurs homologues à cône plein. Leur conception est sans vannes, ce qui crée des caractéristiques internes largement ouvertes pour résister au colmatage et peut fonctionner correctement avec des liquides contenant des particules. Ils produisent une distribution uniforme dans un modèle d'anneau à cône creux. Leur conception à angle droit est compacte et fonctionne jusqu'à une pression de liquide de 250 PSI. Ils sont généralement utilisés avec des liquides tels que l'eau, les produits de rinçage ou les détergents, mais ils sont également efficaces avec les produits chimiques, les pesticides et les herbicides. Le réglage du débit du liquide s'effectue en faisant varier la pression du liquide. Applications

• Refroidissement, revêtement
• Quenching
• Dépoussiérage
• Lavage, rinçage
• Démoussage
• Pulvérisation de boues
• Sanitisation, dégraissage
• Lubrification

Avantages

• Débits de liquide inférieurs à ceux de leurs homologues à cône plein
• Augmentation de la surface couverte
• Augmentation du volume de liquide sur la cible
• Construction entièrement en acier inoxydable
• Encombrement réduit et polyvalence

Matériaux Acier inoxydable de type 303 - Toutes les buses d'atomisation de liquide EXAIR sont fabriquées en acier inoxydable de type 303, résistant aux températures élevées et aux environnements corrosifs ; elles sont conçues pour des environnements dont la température de fonctionnement maximale est de 426°C (800°F). Dimensions de pulvérisation (cône HollowStream, modèles 1/8 NPT) Fonctionnement des buses à cône plein et à cône creux : l'introduction d'un fluide atomisant dans la chambre de vortex crée un effet de tourbillon ; la géométrie du chapeau de liquide produit un cône plein ou creux à un angle de pulvérisation contrôlé. Dimensions du jet - HL80X5SS (1/8 NPT) : 7 PSI : angle = X, largeur A = X, B = X, C = X 20 PSI : angle = 20°, largeur A = 0.4 in, B = 1.1 in, C = 2.1 in 60 PSI : angle = 55°, largeur A = 1,0 in, B = 3,1 in, C = 6,2 in Dimensions de pulvérisation - HL8001SS (1/8 NPT) : 7 PSI : angle = 23°, largeur A = X, B = X, C = X 20 PSI : angle = 50°, largeur A = 0,9 in, B = 2,8 in, C = 5,6 in 60 PSI : angle = 60°, largeur A = 1,2 in, B = 3,5 in, C = 6,9 in Dimensions de pulvérisation - HL8002SS (1/8 NPT) : 7 PSI : angle = 50°, largeur A = 0,9 in, B = 2,8 in, C = 5,6 in 20 PSI : angle = 53°, largeur A = 1.0 in, B = 3.0 in, C = 6.0 in 60 PSI : angle = 60°, largeur A = 1,2 in, B = 3,5 in, C = 6,9 in Dimensions de pulvérisation - HL8003SS (1/8 NPT) : 7 PSI : angle = 50°, largeur A = 0,9 in, B = 2,8 in, C = 5,6 in 20 PSI : angle = 53°, largeur A = 1.0 in, B = 3.0 in, C = 6.0 in 60 PSI : angle = 60°, largeur A = 1,2 in, B = 3,5 in, C = 6,9 in Dimensions de pulvérisation - HL8005SS (1/8 NPT) : 7 PSI : angle = 40°, largeur A = 0,7 in, B = 2,2 in, C = 4,4 in 20 PSI : angle = 57°, largeur A = 1.1 in, B = 3.3 in, C = 6.5 in 60 PSI : angle = 70°, largeur A = 1,4 in, B = 4,2 in, C = 8,4 in Dimensions de pulvérisation - HL8008SS (1/8 NPT) : 7 PSI : angle = 53°, largeur A = 1.0 in, B = 3.0 in, C = 6.0 in 20 PSI : angle = 60°, largeur A = 1.2 in, B = 3.5 in, C = 6.9 in 60 PSI : angle = 62°, largeur A = 1,2 in, B = 3,6 in, C = 7,2 in Dimensions du jet - HL8010SS (1/8 NPT) : 7 PSI : angle = 60°, largeur A = 1.2 in, B = 3.5 in, C = 6.9 in 20 PSI : angle = 65°, largeur A = 1.3 in, B = 3.8 in, C = 7.6 in 60 PSI : angle = 70°, largeur A = 1,4 in, B = 4,2 in, C = 8,4 in Dimensions et performances - Débits (modèles HollowStream, 1/8 NPT) Les valeurs de débit sont indiquées en GPM (LPM) aux pressions de liquide spécifiées. Les valeurs des modèles sélectionnés sont indiquées ci-dessous : HL80X5SS (Capacité 0,05) : 3 PSI : 0.033 GPM (0.125 LPM) 5 PSI : 0,040 GPM (0,151 LPM) 7 PSI : 0.046 GPM (0.174 LPM) 10 PSI : 0,050 GPM (0,189 LPM) 20 PSI : 0,072 GPM (0,273 LPM) 40 PSI : 0,100 GPM (0,379 LPM) 60 PSI : 0,156 GPM (0,591 LPM) HL8001SS (Capacité 1) : 3 PSI : 0,067 GPM (0,254 LPM) 5 PSI : 0.083 GPM (0.314 LPM) 7 PSI : 0,094 GPM (0,356 LPM) 10 PSI : 0,100 GPM (0,379 LPM) 20 PSI : 0,153 GPM (0,579 LPM) 40 PSI : 0,206 GPM (0,780 LPM) 60 PSI : 0,239 GPM (0,905 LPM) HL8002SS (capacité 2) : 3 PSI : 0,12 GPM (0,44 LPM) 5 PSI : 0.15 GPM (0.57 LPM) 7 PSI : 0,18 GPM (0,66 LPM) 10 PSI : 0,20 GPM (0,76 LPM) 20 PSI : 0,25 GPM (0,93 LPM) 40 PSI : 0,35 GPM (1,31 LPM) 60 PSI : 0,42 GPM (1,60 LPM) HL8003SS (capacité 3) : 3 PSI : 0.20 GPM (0.76 LPM) 5 PSI : 0,22 GPM (0,82 LPM) 7 PSI : 0.26 GPM (0.98 LPM) 10 PSI : 0,30 GPM (1,14 LPM) 20 PSI : 0,43 GPM (1,62 LPM) 40 PSI : 0,61 GPM (2,32 LPM) 60 PSI : 0,75 GPM (2,84 LPM) HL8005SS (capacité 5) : 3 PSI : 0.25 GPM (0.95 LPM) 5 PSI : 0,33 GPM (1,25 LPM) 7 PSI : 0.39 GPM (1.49 LPM) 10 PSI : 0,48 GPM (1,82 LPM) 20 PSI : 0,67 GPM (2,54 LPM) 40 PSI : 0,95 GPM (3,61 LPM) 60 PSI : 1,18 GPM (4,46 LPM) HL8008SS (capacité 8) : 3 PSI : 0,45 GPM (1,70 LPM) 5 PSI : 0,55 GPM (2,08 LPM) 7 PSI : 0.67 GPM (2.54 LPM) 10 PSI : 0,80 GPM (3,03 LPM) 20 PSI : 1.18 GPM (4.47 LPM) 40 PSI : 1.62 GPM (6.13 LPM) 60 PSI : 1.90 GPM (7.19 LPM) HL8010SS (capacité 10) : 3 PSI : 0,48 GPM (1,82 LPM) 5 PSI : 0,64 GPM (2,42 LPM) 7 PSI : 0,79 GPM (2,99 LPM) 10 PSI : 0,96 GPM (3,63 LPM) 20 PSI : 1.31 GPM (4.96 LPM) 40 PSI : 1.85 GPM (7.00 LPM) 60 PSI : 2.10 GPM (7.95 LPM) Caractéristiques / Spécifications techniques

• Dénomination commerciale : HollowStream™
• Modèle(s) / UGS illustré(s) sur la page : PHL80X5SS (SKU du produit), codes de modèle référencés : HL80X5SS, HL8001SS, HL8002SS, HL8003SS, HL8005SS, HL8008SS, HL8010SS
• Connexion d'entrée : 1/8 NPT (pour les modèles 1/8 NPT)
• Pression maximale recommandée du liquide : jusqu'à 250 PSI
• Modèle de pulvérisation : Cône creux (anneau circulaire)
• Conception : chambre à vortex sans vannes pour résister au colmatage ; corps compact à angle droit
• Matériau de construction : Acier inoxydable de type 303
• Température maximale de fonctionnement : 800°F (426°C)
• Liquides typiques : eau, produits de rinçage, détergents, produits chimiques, pesticides, herbicides, boues
• Méthode de contrôle du débit : ajuster la pression du liquide pour faire varier le débit
• Passage libre maximal (exemples selon le modèle) : HL80X5SS 0.035 in ; HL8001SS 0.063 in ; HL8002SS 0.078 in ; HL8003SS 0.094 in ; HL8005SS 0.125 in ; HL8008SS 0.156 in ; HL8010SS 0.159 in
