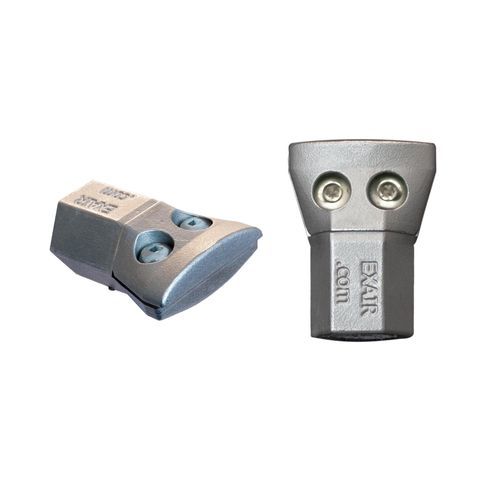

Buse à jet plat Model HP1126 Super

d'airde nettoyagede refroidissement

Vue d'ensemble
La buse 1 pouce High Power Flat Super Air Nozzle™ d'EXAIR produit un jet d'air plat de 1 pouce (25 mm) de large avec une force de soufflage de 1 lb. Sa conception brevetée maximise l'air entraîné tout en réduisant le niveau sonore. La force et le débit s'ajustent en remplaçant la cale (shim). Disponible en alliage zinc‑aluminium ou en acier inoxydable Type 316.

Applications

• Nettoyage de pièces
• Évacuation de copeaux
• Soufflage de liquides
• Refroidissement de pièces
• Convoyage de matériaux
• Éjection de pièces
• Convoyage de fibres
• Assistance pneumatique

Avantages

• Jet d'air laminaire et puissant
• Conception brevetée de cales pour varier le débit
• Fonctionnement très silencieux
• Faible consommation d'air comprimé
• Conforme aux exigences OSHA en niveau sonore et pression
• Disponible en alliage zinc‑aluminium ou acier inox 316

Matériaux

• Alliage zinc‑aluminium – usage général ; temp. max 250°F (121°C).
• Acier inox Type 316 – pour hautes températures, environnements corrosifs et usure mécanique ; temp. max 1000°F (538°C).

Accessoires

• Jeux de cales – Le jeu HP1136SS comprend des cales de 0,020" (0,51 mm) et 0,030" (0,76 mm) ; une cale de 0,025" (0,64 mm) est installée par défaut.
• Flexible Stay Set – flexibles repositionnables idéaux pour des réglages fréquents ; la tuyauterie conserve sa position.
• Raccords pivotants – permettent un réglage de ±25° depuis l'axe central ; disponibles en inox Type 303 ou 316.
• Bases magnétiques – montage sécurisé (horizontal/vertical) avec vanne d'arrêt intégrée pour varier force et débit.

Fonctionnement de la buse Flat Super Air
L'air comprimé entre dans le plénum de la buse et est dirigé vers une orifice fendu précis. Le flux primaire suit une surface plate créant une nappe d'air uniforme sur la longueur de la buse. L'air ambiant est entraîné dans le flux primaire à un rapport d'environ 40:1, produisant une nappe laminaire définie avec forte poussée et faible cisaillement.

Performances
Performances de la buse 1 pouce High Power Flat Super Air Nozzle
Modèle | SCFM | SLPM | Force (lbs) | Force (g) | dBA
HP1126 / HP1126SS | 17.5 | 495 | 1 | 454 | 82
* Force mesurée à 12 pouces (305 mm) de la cible.
* Niveau sonore mesuré à 3 ft (914 mm).
* Mesures prises à 80 PSIG (5,5 BAR).
* Cale de 0,025" (0,64 mm) installée.

Caractéristiques techniques

• Marque : EXAIR
• Nom commercial : HP1126
• Réf. interne / SKU : PHP1126
• Type de produit : 1 inch High Power Flat Super Air Nozzle™
• Largeur du jet : 1 inch (25 mm)
• Force de soufflage : 1 lb (454 g) mesurée à 12 inch (305 mm)
• Consommation d'air (à 80 PSIG / 5.5 BAR) : 17.5 SCFM (495 SLPM)
• Niveau sonore : 82 dBA (mesuré à 3 ft / 914 mm)
• Rapport d'entraînement : environ 40:1
• Cale par défaut : 0,025" (0,64 mm) ; cales optionnelles : 0,020" (0,51 mm) et 0,030" (0,76 mm)
• Matériaux disponibles : alliage zinc‑aluminium (temp. max 250°F / 121°C) et acier inox Type 316 (temp. max 1000°F / 538°C)
• Applications typiques : nettoyage de pièces, évacuation de copeaux, soufflage de liquides, refroidissement de pièces, convoyage, éjection de pièces, convoyage de fibres, assistance pneumatique
