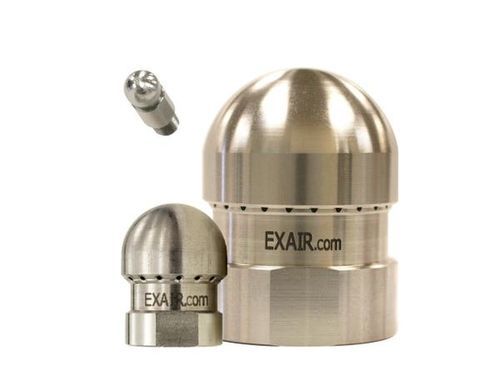

Buse de nettoyage P1006SS

de refroidissementde soufflageà air comprimé

Vue d'ensemble
Les buses d'air à soufflage arrière sont conçues pour nettoyer l'intérieur de tuyaux, tubes, flexibles ou canaux en produisant un flux annulaire à 360° dirigé vers l'entrée. Elles éliminent liquide de coupe, copeaux et débris générés par l'usinage sans pousser les copeaux plus loin dans la pièce. Convient pour des diamètres intérieurs allant de 1/4" (6,3 mm) à 16" (406 mm). Équipement de protection individuelle recommandé car l'air est dirigé vers l'opérateur.

Applications

• Nettoyage de pièces
• Évacuation de copeaux
• Soufflage de liquides
• Refroidissement de pièces
• Convoyage de matériaux
• Éjection de pièces
• Convoyage de fibres
• Assistance d'air

Avantages

• Réduction de la consommation d'air comprimé par rapport aux tubes ouverts
• Réduction moyenne du bruit d'environ 10 dBA (selon modèle)
• Meilleure performance de soufflage avec une consommation moindre
• Conception compacte, facile à monter
• Meilleure sécurité opérateur par rapport au soufflage direct
• Conforme aux exigences OSHA de pression en circuit fermé et de bruit applicables
• Favorise une productivité accrue

Matériaux
Acier inoxydable type 316 — adapté aux températures élevées, environnements corrosifs et frottements mécaniques. Température maximale : 1000°F (538°C).

Accessoires
Écrans anti-copeaux

• Modèle 901650 — pour extensions M4 x 0,5 (protège l'opérateur des débris projetés)
• Modèle 901222 — pour extensions 1/4 NPT

Tube d'extension en aluminium
Les extensions permettent d'atteindre l'intérieur de tuyaux, tubes, flexibles ou canaux ; disponibles jusqu'à 72" (1829 mm). Exemples de modèles :

• 9492 — 6" (152 mm) aluminium, M4 x 0,5
• 9493 — 12" (305 mm) aluminium, M4 x 0,5
• 9495 — 24" (610 mm) aluminium, M4 x 0,5
• 9497 — 36" (914 mm) aluminium, M4 x 0,5
• 9188 — 12" (305 mm) aluminium, 1/4 NPT
• 9194 — 72" (1829 mm) aluminium, 1/4 NPT
• 900353 — 12" (305 mm) aluminium, 1" NPT

Performances (modèles exemples)

• 1004SS — 4,5 SCFM (127 SLPM), 75 dBA — pour diamètres intérieurs 1/4"–1" (6,3–25,4 mm)
• 1006SS — 22 SCFM (622 SLPM), 80 dBA — pour diamètres intérieurs 7/8"–4" (22–102 mm)
• 1008SS — 57 SCFM (1 614 SLPM), 89 dBA — pour diamètres intérieurs 2"–16" (51–406 mm)

Fonctionnement (résumé)
Les buses utilisent l'effet Coanda pour amplifier le flux d'air comprimé jusqu'à 25× ou plus. L'air est éjecté depuis un anneau d'orifices disposé en périphérie et incliné pour former un cône d'air à grande vitesse dirigé vers l'entrée. Le flux résultant est un jet à grand volume et grande vitesse avec une consommation minimale tout en respectant la conformité OSHA sur la pression en circuit fermé.

Caractéristiques / spécifications techniques

• Référence (exemple sur la page) : P1006SS
• Famille de modèles disponible : 1004SS, 1006SS, 1008SS
• Matériau : Acier inoxydable type 316
• Température maximale : 1000°F (538°C)
• EPI recommandé : Obligatoire lors de l'utilisation (air dirigé vers l'opérateur)
• Performance (ex. 1006SS) : 22 SCFM (622 SLPM), 80 dBA, pour 7/8"–4" (22–102 mm) ID
• Accessoires : écrans anti-copeaux (901650, 901222), tubes d'extension en aluminium (plusieurs longueurs jusqu'à 72")
• Principe de fonctionnement : Effet Coanda — amplification élevée de l'air comprimé pour un flux volumique/velocity important avec faible consommation
