Appareil de test pour relais LET-4000-R

de courantde calibrationmanuel

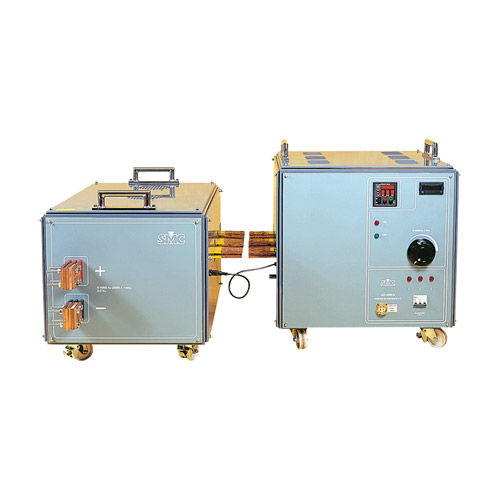

Injecteur de courant continu jusqu'à 5 kA Le LET-4000-R est conçu pour effectuer des essais d'injection de courant continu élevé, utilisés principalement dans l'industrie ferroviaire pour tester les relais extra rapides utilisés dans les moteurs électriques des locomotives. Description du produit L'unité est fournie en 2 modules : le module de régulation et de mesure et un convertisseur AC/DC. Le module de régulation et de mesure effectue la régulation du courant continu et est constitué d'un transformateur automatique variable (Variac) régulant un courant continu triphasé, d'une puissance de 8KVA et d'un transformateur triphasé de 8KVA avec 2V de puissance nominale dans les enroulements secondaires. Un ampèremètre intégré et une minuterie donnent les informations sur le courant injecté et le temps de fonctionnement du relais testé. TRAITS CARACTÉRISTIQUES Sortie courant continu jusqu'à 5000A, 8000W. Ampèremètre numérique intégré, précision de 0,5%. Résolution de la minuterie numérique intégrée 1 ms. Protection thermique et protection contre les courts-circuits. Le module de convertisseur AC/DC redresse le courant alternatif pour fonctionner avec l'unité mentionnée ci-dessus. Le signal est rectifié en une onde sinusoïdale complète. Les sorties sont en 2 tarauds suffisamment dimensionnés. Cette unité contient également les shunts de mesure, qui donnent la valeur de mesure à l'ampèremètre situé dans l'autre module. APPLICATIONS Pour tester les relais extra-rapides en courant continu, principalement utilisés dans l'industrie ferroviaire. En général, l'utilisation de n'importe quelle application à courant continu élevé.
