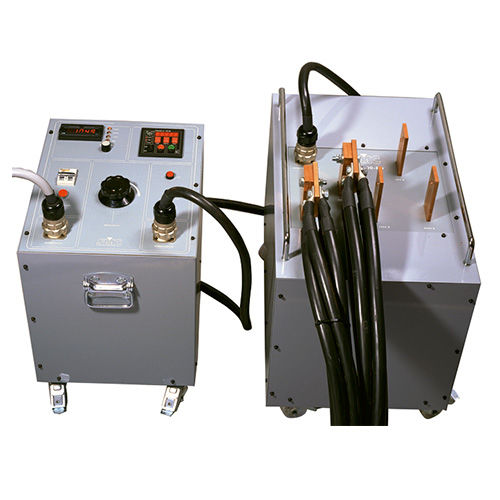

Appareil de test de courant LET-2000-RD

manuelde disjoncteurde transformateur

Réglage de l'essai de courant alternatif jusqu'à 10 kA Le LET-2000-RD est conçu pour effectuer la plupart des essais primaires nécessaires à la mise en service des sous-stations. Il permet d'effectuer, avec une puissance suffisante, toutes les injections de courant primaire pour tester le bon fonctionnement et le câblage de tous les éléments qui composent la partie protection et mesure d'une sous-station. Le système de régulation est basé sur un autotransformateur à variation continue (Variac) qui alimente un transformateur de puissance qui délivre les sorties à courant élevé et isole l'alimentation principale de la charge. Un ampèremètre intégré et une minuterie donnent des informations sur la valeur actuelle et le temps de fonctionnement du relais ou du disjoncteur à tester. TRAITS CARACTÉRISTIQUES Courant permanent jusqu'à 2000A, 4KVA dans 4 gammes. Composé de deux unités. Ampèremètre numérique intégré avec une précision de 0,5%. Résolution de la minuterie numérique intégrée 1 ms. Protection thermique et protection contre les courts-circuits. APPLICATIONS Test direct et test du relais de surcharge du moteur. En général, les essais primaires, y compris la boucle complète, c'est-à-dire le transformateur de courant, les fils, le relais de protection et le disjoncteur.
