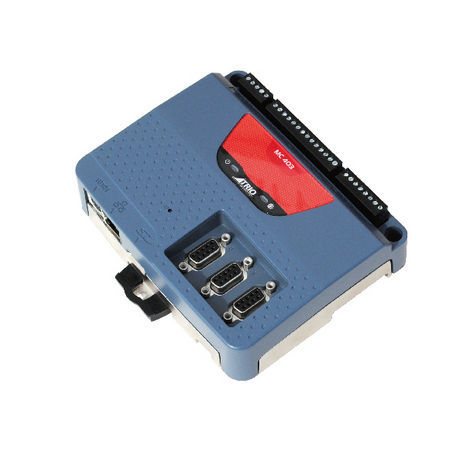

Contrôleur de mouvement 3 axes TRIO MC40 series

EthernetModbus TCPSSI

Le mc403 a deux spécifications et supporte cinq configurations d'arbres différentes. Le mc403-z primaire n'a pas de convertisseur numérique intégré et tous les modules ont la fonction logicielle de 8 axes. Tout ce qui n'est pas assigné au matériel peut être utilisé comme axe virtuel. Chaque axe peut réaliser divers mouvements par programmation, tels que l'interpolation linéaire, en arc, en hélix et en arc spatial, la came électronique, le mouvement maître-esclave et le mouvement d'engrenage électronique. L'interface de l'arbre flexible peut être configurée en tant que dispositif de rétroaction ou de sortie de puise par le biais du logiciel. Lorsqu'il s'agit d'une sortie de puise, l'interface d'arbre peut contrôler un entraînement pas à pas ou servo, ou une sortie d'encodeur analogique. Lorsqu'elle est configurée comme dispositif de rétroaction, elle prend en charge l'entrée d'un codeur incrémental ou l'un des trois codeurs à valeur absolue couramment utilisés, à savoir SSI, Tamakawa et EnDat. Tout arbre de retour avec une sortie de tension peut être utilisé pour former un servo en boucle fermée. Le port Ethernet intégré peut être connecté à un PC de programmation et de téléchargement de programmes ou à une IHM générale et à un automate. Basé sur le puissant logiciel de développement d'applications motion perfect V4, le programme utilisateur peut être écrit en langage triobasique avec des caractéristiques multi-tâches, ce qui simplifie les mouvements complexes. En outre, le langage industriel standard IEC61131-3 qui prend en charge le système de programmation PLC complet peut également être utilisé pour la programmation. CARACTÉRISTIQUES FONCTIONNELLES : I Servo en boucle fermée à deux axes / direction de la puise à trois axes I Interpolation de lignes, d'arcs, d'hélix et d'arcs spatiaux I Courbe de came flexible, mouvement maître-esclave I Prise en charge des codeurs à valeur absolue EnDat et SSI I Sortie de connexion matérielle pour la vision et le contrôle laser I Interface intégrée Ethernet IP / Modbus tcp/ Ethernet I Cycle de mise à jour du servo en option 125 - 2000 [i sec
