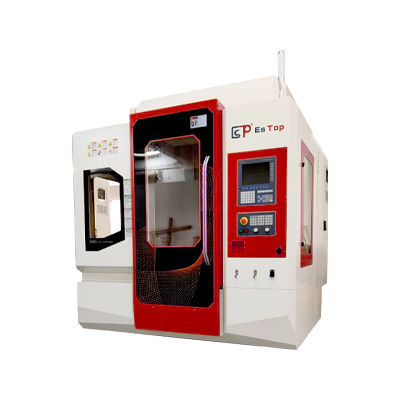

Centre d'usinage CNC à 5 axes HMU-600NC

vertical24 outilsdisque

Aperçu du produit
Le HMU-600NC est un centre d'usinage vertical CNC 5 axes haute vitesse avec table basculante (cinq axes), entraînements par moteurs linéaires sur X/Y/Z et magasin disque 24 outils.

Résumé

• Plage de travail : X 600 mm, Y 500 mm, Z 300 mm
• Distance broche-table : 85–385 mm
• Diamètre disque table basculante : 260 mm ; diamètre usinable max : 400 mm
• Charge maximale table : 00 kg
• Angles de rotation : axe C 360°, axe A ±120° ; vitesses nominales : A 253 tr/min / C 105 tr/min ; couple admissible : A 200 N·m / C 200 N·m
• Broche standard : HSKE40-D120-40000 ; broche optionnelle : HSKE50-D150-24000
• Magasin d'outils : type disque, 24 outils
• Entraînement (X/Y/Z) : moteur linéaire ; avance rapide max (X/Y/Z) : 60/60/60 m/min
• Précision de positionnement (VID) : 0,003 mm ; répétabilité (VID) : 0,002 mm
• Poids machine : 5000 kg ; encombrement (L×l×H) : 2240×2000×2400 mm

Remarques

• Les dimensions et spécifications du produit peuvent être modifiées sans préavis.
• L'aspect et la configuration finale de la machine sont confirmés lors du contrat et de l'expédition.

Table technique
Axe X : 600 mm
Axe Y : 500 mm
Axe Z : 300 mm
Distance broche-table : 85–385 mm
Diamètre disque table basculante : 260 mm ; Diamètre usinable max : 400 mm
Angle de rotation : C 360° / A ±120° ; Vitesse nominale : A 253 tr/min / C 105 tr/min ; Couple admissible : A 200 N·m / C 200 N·m
Broche standard : HSKE40-D120-40000 ; Broche optionnelle : HSKE50-D150-24000
Magasin d'outils : disque, 24T
Entraînement (X/Y/Z) : moteur linéaire
Avance rapide max (X/Y/Z) : 60/60/60 m/min
Précision de positionnement (VID) : 0,003 mm ; Répétabilité (VID) : 0,002 mm
Poids machine : 5000 kg
Encombrement (L×l×H) : 2240×2000×2400 mm

Caractéristiques / Spécifications techniques

• Modèle : HMU-600NC
• Plage de travail : X 600 mm, Y 500 mm, Z 300 mm
• Distance broche-table : 85–385 mm
• Diamètre disque table basculante : 260 mm
• Diamètre d'usinage max : 400 mm
• Charge maximale table : 00 kg
• Angles de rotation : axe C 360°, axe A ±120°
• Vitesse nominale : A 253 tr/min / C 105 tr/min
• Couple admissible : A 200 N·m / C 200 N·m
• Broche standard : HSKE40-D120-40000
• Broche optionnelle : HSKE50-D150-24000
• Magasin d'outils : type disque, 24 outils
• Type d'entraînement (X/Y/Z) : moteur linéaire
• Avance rapide max (X/Y/Z) : 60/60/60 m/min
• Précision de positionnement (VID) : 0,003 mm
• Répétabilité (VID) : 0,002 mm
• Poids machine : 5000 kg
• Encombrement (L×l×H) : 2240×2000×2400 mm
