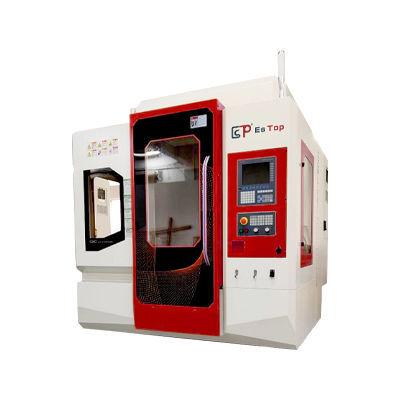

Centre d'usinage 5 axes HMU-500NC
verticalHSK-E4020 outils

Centre d'usinage 5 axes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 outils
Centre d'usinage 5 axes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 outils
Centre d'usinage 5 axes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 outils - image - 2
Centre d'usinage 5 axes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 outils - image - 3
Centre d'usinage 5 axes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 outils - image - 4
Centre d'usinage 5 axes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 outils - image - 5
Centre d'usinage 5 axes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 outils - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Nez de broche
HSK-E40
Nombre d'outils
20 outils
Fonction associée
de fraisage, de contourage
Autres caractéristiques
à grande vitesse, à moteur linéaire
Course X

500 mm
(19,69 in)

Course Y

300 mm
(11,81 in)

Course Z

250 mm
(9,84 in)

Vitesse de rotation

30 000 rpm, 40 000 rpm
(188 496 rad.min-1, 251 327 rad.min-1)

Hauteur max. de la pièce

70 mm, 320 mm
(3 in, 13 in)

Rotation de la table axe C

360 °

Vitesse d'avancement axe X

60 m/min

Vitesse d'avancement axe Y

60 m/min

Vitesse d'avancement axe Z

60 m/min

Charge max. de la table

80 kg
(176 lb)

Précision de placement

0,003 mm
(0,00012 in)

Répétabilité

0,002 mm
(0,00008 in)

Poids total

4 500 kg
(9 920,8 lb)

Longueur hors tout

1 800 mm
(70,9 in)

Largeur hors tout

2 100 mm
(82,7 in)

Hauteur totale

2 400 mm
(94,5 in)

Description

Aperçu du produit
Le HMU-500NC est un centre d'usinage vertical 5 axes comparable aux modèles Dmg Mori, conçu pour l'usinage multiaxes complexe de pièces de petite à moyenne taille.

Applications principales
  • Contournage et finition 5 axes complexes
  • Pièces de précision pour moules, outillages et composants dans l'aéronautique, l'automobile et l'industrie générale
  • Usinage à grande vitesse de pièces petites à moyennes


Spécifications principales
  • Désignation du modèle : HMU500 / HMU-500NC
  • Courses X × Y × Z : 500 × 300 × 250 mm
  • Distance nez de broche - table : 70–320 mm
  • Table basculante-rotative (axes A/C) - Diamètre du disque : 200 mm
  • Table basculante-rotative - Diamètre max usinable : 300 mm
  • Table basculante-rotative - Charge maxi sur table : 80 kg
  • Table basculante-rotative - Angle de rotation : axe C 360° / axe A ±120°
  • Table basculante-rotative - Vitesse nominale : A : 120 tr/min / C : 150 tr/min
  • Table basculante-rotative - Couple admissible : A : 170 N·m / C : 45 N·m


Broche et magasin d'outils
  • Broche standard : HSKE40-D120 — 30000 tr/min
  • Broche optionnelle : HSKE40-D100 — 40000 tr/min
  • Magasin d'outils : disque, 20 outils


Mouvement, précision et commande
  • Type d'entraînement (X/Y/Z) : moteur linéaire
  • Vitesse d'avance rapide maxi (X/Y/Z) : 60 / 60 / 60 m/min
  • Précision de positionnement (VID) : 0,003 mm
  • Répétabilité (VID) : 0,002 mm


Dimensions et masse
  • Masse de la machine : 4500 kg
  • Emprise au sol (L × l × H) : 1800 × 2100 × 2400 mm


Remarque
  • Les dimensions de ce produit peuvent être modifiées sans préavis.
  • L'aspect de la machine est adapté en fonction du contrat réel et de l'expédition.
