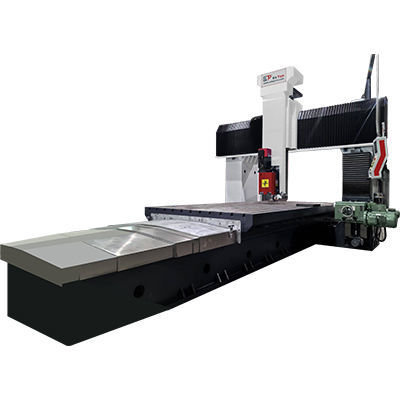

Fraiseuse CNC 3 axes VM-2660NC

verticaleBT 50pour l'aérospatiale

Modèles
VM-2516NC; VM-2660NC; VM-2360NC

Présentation
La série VM-2660NC regroupe des fraiseuses verticales/à portique CNC lourdes conçues pour l'usinage grand format et sur banc long. Adaptées à la production industrielle, ces machines associent une configuration portique à un capot de protection et répondent aux exigences CE.

Caractéristiques principales

• Longueur d'usinage maximale : 6000 mm
• Largeur d'usinage maximale : 2600 mm
• Hauteur de traitement maximale : 700 mm
• Capacité fraisage latéral (L×l×h) : 5800×2300×450 mm
• Table de travail : 2100×6000 mm ; charge maximale : 15000 (unité telle que listée)
• Puissance broche verticale : 22 kW ; cône de broche : BT50 (7:24) ; vitesse arbre principal : 50–500 tr/min ; diamètre de coupe : 250 mm
• Tête de fraisage latérale (manuelle) : vitesses 75/115/165/240/345/505 tr/min ; puissance 15 kW ; cône BT50
• Équilibrage axe Z : système de contrepoids à azote, 4 pièces
• Vitesses de déplacement X / Y / Z : 0–6000 / 0–8000 / 0–8000 mm/min
• Puissances moteurs d'axes (X / Y / Z) : 7,5 / 3 / 3 kW

Équipements standards

• Cône de broche BT50 et tête de fraisage verticale à engrenages
• Système de contrepoids à azote pour l'axe Z (4 pcs)
• Capotage en tôle métallique (ouvert dessus) et conformité CE

Applications

• Usinage de grandes pièces pour machines lourdes, moules et matrices, secteurs de l'énergie, construction navale et aéronautique

Encombrement & masse

• Zone machine (L×l×h) : 14700×5000×4000 mm
• Largeur intérieure : 2300 mm ; poids machine : 48000 Kg

Options & personnalisation

• Systèmes de commande, changeurs d'outils, variantes de longueur/largeur, protections ou automatisation supplémentaires sur demande
