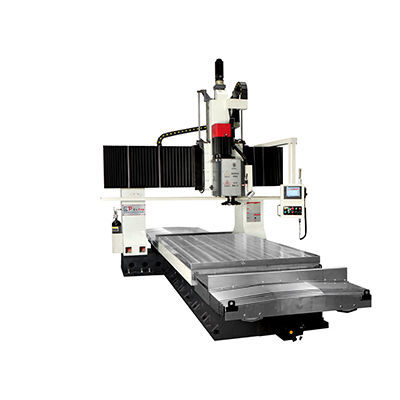

Fraiseuse CNC 3 axes VM-1520NC

verticalepour acierpour fonte

Présentation du produit
Fraiseuse verticale CNC à double colonne conçue pour le fraisage de face et le fraisage latéral. Le contrôle CNC en une seule mise en place permet le positionnement automatique de chargement, la mesure automatique et le traitement simultané pour réduire les temps d'attente manuels. Variantes de commande FANUC en option. Deux broches à boîte de vitesses pour opérations de fraisage de face et latéral assurant précision dimensionnelle et planéité.

Photos du produit et principaux paramètres techniques
Images et vues schématiques fournies pour la série VM montrant l'agencement de la machine, les zones d'accès et les principales cotes et paramètres.

Spécifications

• Modèle : Fraiseuse verticale CNC de précision à double colonne — VM-1420NC (références liées : VM-1520NC, VM-1320NCS)
• Taille maxi fraisage face : 1200 × 2500 mm
• Taille maxi fraisage latéral : 1200 × 2000 mm
• Table nette / table électropermanente : 1200 × 2000 mm
• Charge maximale : 6000 kg
• Broche tête verticale : 11 kW — cône BT50 (7:24) — vitesse arbre principal 50–500 tr/min — diamètre de coupe 250 mm
• Tête de fraisage latérale (boîte de vitesses / manuelle) : puissance 22 kW — cône BT50 (7:24) — vitesses : 75 / 115 / 165 / 240 / 345 / 505 tr/min — diamètre de coupe 250 mm
• Vitesses de déplacement X / Y / Z : 0–8000 mm/min
• Moteurs axes X / Y / Z : 3 / 3 / 3 kW
• Dimensions machine (L×l×H) : 5700 × 3300 × 2100 mm — poids : env. 13 000 kg

Configuration

• Principal : Fraiseuse verticale CNC double colonne pour fraisage de face et latéral ; contrôleur NC Mitsubishi E80 (option FANUC) ; deux broches à boîte de vitesses ; références page : VM-1320NCS / VM-1520NC
• Éléments de configuration standard : table électropermanente ; nettoyage automatique à vis ; outillage et chariot à outils ; capotage tôle semi-fermé ; refroidissement par air pour coffret électrique ; mesure automatique de la pièce ; système de coupe automatique ; système pneumatique avec soufflage et mesure automatique ; éclairage de travail ; voyant d'état ; système d'équilibrage par azote ; interface homme-machine avec protection automatique, diagnostic et affichage

Accessoires

• Fraise à face 200 mm — 2 jeux
• Transformateur (380 V vers 220 V) — 1 jeu

Caractéristiques techniques / spécifications

• Famille de modèles : série VM — référence commerciale VM-1420NC
• Capacité fraisage face : 1200 × 2500 mm
• Capacité fraisage latéral : 1200 × 2000 mm
• Dimensions et type de table : 1200 × 2000 mm, électropermanente
• Charge maximale : 6000 kg
• Cônes de broche : BT50 (7:24) sur les deux têtes
• Plage de vitesse arbre principal : 50–500 tr/min ; vitesses broche latérale : 75 / 115 / 165 / 240 / 345 / 505 tr/min
• Diamètre de coupe (deux têtes) : 250 mm
• Vitesses d'avance X/Y/Z : 0–8000 mm/min
• Puissance moteurs axes : 3 kW par axe
• Dimensions totales : 5700 × 3300 × 2100 mm ; masse ≈ 13 000 kg
