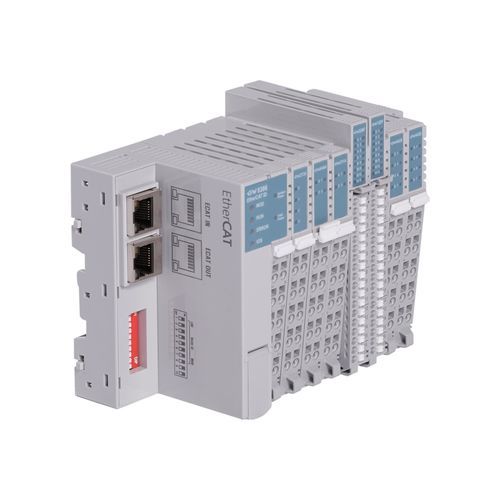

Module E/S numérique EW62 series

analogiqueEtherNet/IPModbus TCP

Vue d'ensemble du produit Grande connectivité, ouverture et configurabilité. La nouvelle génération d'E/S ESA est conçue pour favoriser l'efficacité et la numérisation conformément à l'industrie 4.0 et à l'IoT. La solution idéale pour le contrôle distribué des signaux des appareils sur le terrain. Caractéristiques

• Compatibilité avec différents bus de terrain grâce à la modularité des coupleurs.
• Modules d'entrées ou de sorties numériques jusqu'à 32 points.
• Modules analogiques entrées ou sorties jusqu'à 16 canaux et 16 Bits de résolution.
• Modules spéciaux tels que l'entrée codeur, les thermocouples, l'entrée série synchrone.
• Bornier amovible (RTB).
• Système de verrouillage des modules sur rail DIN facilement accessible.
• Bague d'étanchéité pour fixation des câbles.
• Dimensions compactes et compatibilité avec les différents systèmes d'E/S du marché pour faciliter l'intégration dans les applications existantes.

Données du bus de terrain et de l'environnement

• Bus de terrain standard : EtherCAT ou CANOpen.
• Bus de terrain optionnels : modBUS, ProfiNET, EthernetIP.
• Température de fonctionnement : -20 ~ +60 °C.
• Temps de BUS interne : <1ms (128Bytes), 2ms (256Bytes), 4ms (512Bytes).
• Nombre de modules maximum par coupleur : 63.
• Degré de protection : IP20.
• Certification : CE.

EW620 Module coupleur - variantes disponibles EW62N9261 | CANopen, adaptateur réseau EW62N9386 | EtherCAT, adaptateur réseau EW62N9273 | MODBUS RS485, adaptateur réseau EW62L9086 | EtherCAT, adaptateur réseau, version légère EW62L9087 | PROFINET IO, adaptateur réseau, version légère EW62L9089 | MODBUS TCP/UDP, adaptateur réseau, version légère EW62N9289 | Adaptateur réseau MODBUS TCP/UDP EW62N9481 | EtherCAT, adaptateur réseau, E/S programmables EW620 Module numérique - Entrée EW62T12DF | 16 POINTS, UNIVERSEL 24VDC, 18RTB EW62T12FA | 32 POINTS, UNIVERSEL 24VDC, CONNECTEUR 40P EW62T123F | 16 POINTS, UNIVERSEL 24VDC, CONNECTEUR 20P EW62T1238 | 8 POINTS, UNIVERSEL (SOURCE OU PUITS), 24VDC, 10RTB EW62T1904 | 4 POINTS, 240VAC, 10RTB EW620 Module digital - Sortie EW62T22CA | 32 POINTS, SOURCE, 24VDC/0.3A, CONNECTEUR 40P EW62T225F | 16 POINTS, PUITS, 24VDC/0.3A, 18RTB EW62T226F | 16 POINTS, SOURCE, 24VDC/0.3A, 18RTB EW62T227F | 16 POINTS, PUITS, 24VDC/0.3A, 18RTB EW62T228F | 16 POINTS, SOURCE, 24VDC/0.3A, 18RTB EW62T2318 | 8 POINTS, PUITS, 24VDC/0.5A, 10RTB EW62T2328 | 8 POINTS, SOURCE, 24VDC/0.5A, 10RTB EW62T2338 | 8 POINTS, PUITS, 24VDC/0.5A, 10RTB EW62T2348 | 8 POINTS, SOURCE, 24VDC/0.5A, 10RTB EW62T2628 | 8 POINTS, SOURCE, 24VDC/2A, 10RTB EW62T2734 | 4 POINTS, RELAIS MOS, 240VDC/AC, 0.5A, 10RTB EW62T2744 | 4 POINTS, SORTIE RELAIS, 24VDC/240VAC, 2A, 10RTB EW62T2764 | 4 POINTS, MOS RELAIS 24VDC/AC, 2A, 10RTB EW620 Module analogique - entrée EW62T3114 | 4 voies, 0-20/4-20 mA, 12bits, 10RTB EW62T3118 | 8 voies, 0-20/4-20 mA, 12bits, 10RTB EW62T3154 | 4 voies, 0-20/4-20 mA, 16bits, 10RTB EW62T3158 | 8 voies, 0-20/4-20 mA, 16bits, 10RTB EW62T3424 | 4 voies, 0..10/0..5/1..5 Vdc, 12bits, 10RTB EW62T3428 | 8 voies, 0..10/0..5/1..5 Vdc, 12bits, 10RTB EW62T3464 | 4 voies, 0..10/0..5/1..5 Vdc, 16bits, 10RTB EW62T3468 | 8 voies, 0..10/0..5/1..5 Vdc, 16bits, 10RTB EW62T3704 | 4 voies, entrée RTD / résistance, 10RTB EW62T3804 | 4 voies, Thermocouple type K/J/T/B/R/S/E/N/L/U/C/D, 10RTB EW62T3808 | 8 voies, Thermocouple type K/J/T/B/R/S/E/N/L/U/C/D, Connecteur 20P EW62T3914 | 4 voies, différentiel 0-20/4-20/±20 mA, 12bits, 10RTB EW62T3924 | 4 voies, différentiel 0..10/0..5/±5/±10 Vdc, 12bits, 10RTB EW62T3934 | 4 voies, différentiel 0-20/4-20/±20 mA, 16bits, 10RTB EW62T3944 | 4 voies, différentiel 0..10/0..5/±5/±10 Vdc, 16bits, 10RTB EW620 Module analogique - Sortie EW62T4114 | 4 voies, 0-20 mA, 12bits, 10RTB EW62T4118 | 8 voies, 0-20 mA, 12bits, 10RTB EW62T4154 | 4 voies, 0-20 mA, 16bits, 10RTB EW62T4158 | 8 voies, 0-20 mA, 16bits, 10RTB EW62T4424 | 4 voies, 0-10 Vdc, 12bits, 10RTB EW62T4428 | 8 voies, 0-10 Vdc, 12bits, 10RTB EW62T4464 | 4 voies, 0-10 Vdc, 16bits, 10RTB EW62T4468 | 8 voies, 0-10 Vdc, 16bits, 10RTB EW620 Module spécial EW62T5102 | 2 voies, entrée compteur / encodeur haute vitesse, 5Vdc, 10RTB EW62T5212 | 2 voies, entrée compteur/codeur haute vitesse, 24Vdc, 10RTB EW62T5232 | 2 voies, interface série RS232, duplex intégral, 10RTB EW62T5352 | 2 voies, module d'interface série synchrone EW62T5112 | 2 voies, module encodeur, entrée 24VDC, sortie 5VDC, 10RTB EW620 Module optionnel EW62T7408 | 8 voies, blindage de distributeur de potentiel, 10 RTB EW62T7511 | Système d'extension/alimentation de terrain, entrée 24Vdc, sortie 5Vdc/1A, 10 RTB EW62T7518 | 10 voies, distributeur de potentiel 24Vdc, 10 RTB EW62T7588 | Distributeur de potentiel, 5 voies 24Vdc / 5 voies 0Vdc, 10 RTB EW62T7641 | Distribution de courant de terrain 24Vdc, 10 RTB Caractéristiques / spécifications techniques

• Série / modèle : EW620
• Compatibilité bus de terrain : EtherCAT, CANOpen (standard) ; ModBUS, PROFINET, EthernetIP (en option).
• Modularité des E/S numériques : modules numériques jusqu'à 32 points par module.
• Espaces analogiques : jusqu'à 16 canaux, résolutions jusqu'à 16 bits selon le module.
• Fonctions spéciales : entrée codeur, entrée thermocouple, interfaces série synchrone, compteurs haute vitesse, modules de pilotage de moteur.
• Bornes amovibles (RTB) disponibles sur de nombreux modules.
• Verrouillage du module sur rail DIN ; anneau d'étanchéité pour la fixation du câble.
• Performance BUS interne : sub-1ms à 4ms selon la charge utile (128/256/512 octets).
• Max modules par coupleur : 63.
• Température d'utilisation : -20 °C à +60 °C.
• Catégorie de protection : IP20.
• Certification : CE.
