Module E/S analogique
numériqueCANopenModbus

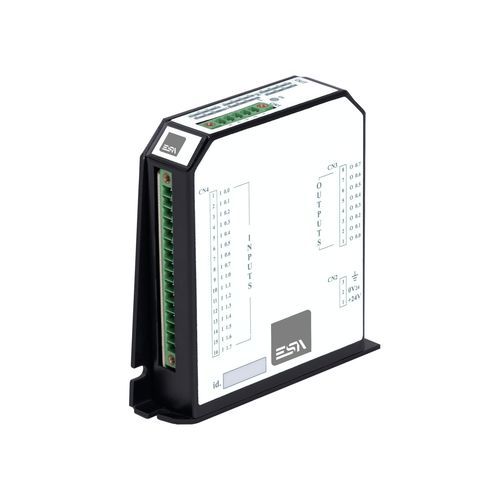

Module E/S analogique - ESA elettronica - numérique / CANopen / Modbus
Module E/S analogique - ESA elettronica - numérique / CANopen / Modbus
Module E/S analogique - ESA elettronica - numérique / CANopen / Modbus - image - 2
Module E/S analogique - ESA elettronica - numérique / CANopen / Modbus - image - 3
Module E/S analogique - ESA elettronica - numérique / CANopen / Modbus - image - 4
Module E/S analogique - ESA elettronica - numérique / CANopen / Modbus - image - 5
Module E/S analogique - ESA elettronica - numérique / CANopen / Modbus - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de signal
numérique, analogique
Interface
Modbus RTU, Modbus, CANopen
Nombre d'entrées/sorties
à 8 E/S, à 8 S, à 32 E/S, à 4 E, à 24 E/S, à 16 E, à 4 S, à 16 S
Autres caractéristiques
configurable, compact, programmable, IP20

Description

Aujourd'hui Nos E/S compactes déportées sont conçues pour être logées directement sur la machine. Faciles à installer, elles vous permettent de créer de multiples configurations en fonction de vos besoins d'automatisation industrielle. Caractéristiques
  • CANOpen DS401, protocole Modbus RTU
  • Diode d'état des communications sur le bus
  • Communication réglée par dip-switches
  • Les entrées numériques ont un filtre matériel
  • Système de câblage et de mise en service facile
  • Configurable localement par Dip-Switches ou Drivewatcher
9XD168V 16 entrées numériques + 8 sorties numériques Tension d'alimentation (Vdc) : 24 ±20% Type de bus de terrain : CANOpen ou ModBUS RTU Numéro de nœud : De 1 à 8 et de 61 à 68 Vitesse de transmission : 1 MHZ / 500kHz en mode CANOpen ; 19200 en mode ModBUS RTU Numéros d'entrée : 16 Type d'entrée : PNP Nombre de sorties : 8 Type de sortie : PNP (500mA/sortie) Température de fonctionnement (°C) : -25 .... +50 (sans déclassement) Température de stockage (°C) : -20 ... +65 Humidité : 5% .... 95% (sans condensation) Dimensions extérieures (L/H/P) (mm) : 102 x 83 x 23 Degré de protection : IP 20 Logiciel de configuration : Drivewatcher Certifications : CE 9XD1616V 16 entrées numériques + 16 sorties numériques Tension d'alimentation (Vdc) : 24 ±20% Type de FieldBUS : CANOpen ou ModBUS RTU Nombre de nœuds : De 1 à 8 Vitesse de transmission : 1 MHZ / 500kHz en mode CANOpen ; 19200 en mode ModBUS RTU Numéros d'entrée : 16 Type d'entrée : PNP Nombre de sorties : 16 Type de sortie : PNP (500mA/sortie) Température de fonctionnement (°C) : -25 .... +50 (sans déclassement) Température de stockage (°C) : -20 ... +65 Humidité : 5% .... 95% (sans condensation) Dimensions extérieures (L/H/P) (mm) : 102 x 83 x 34 Degré de protection : IP 20 Logiciel de configuration : Drivewatcher Certifications : CE 9XD1616810V 16 entrées numériques + 8 sorties numériques + 8 entrées et sorties programmables Tension d'alimentation (Vdc) : 24 ±20% Type de FieldBUS : CANOpen ou ModBUS RTU Nombre de nœuds : De 1 à 8 Vitesse de transmission : 1 MHZ / 500kHz en mode CANOpen ; 19200 en mode ModBUS RTU Numéros d'entrée : 16 Type d'entrée : PNP Nombre de sorties : 16 Type de sortie : PNP (500mA/sortie) E/S programmables : 8 Type d'E/S programmable : PNP (500mA/sortie) Température de fonctionnement (°C) : -25 .... +50 (sans déclassement) Température de stockage (°C) : -20 ... +65 Humidité : 5% .... 95% (sans condensation) Dimensions extérieures (L/H/P) (mm) : 102 x 83 x 34 Degré de protection : IP 20 Logiciel de configuration : Drivewatcher Certifications : CE 9XD1688RV 16 entrées numériques + 8 sorties numériques + 8 sorties relais Tension d'alimentation (Vdc) : 24 ±20% Type de bus de terrain : CANOpen ou ModBUS RTU Nombre de nœuds : De 1 à 8 Vitesse de transmission : 1 MHZ / 500kHz en mode CANOpen ; 19200 en mode ModBUS RTU Numéros d'entrée : 16 Type d'entrée : PNP Nombre de sorties : 8 Type de sortie : PNP (500mA/sortie) Sortie relais : 8 Type de sortie de relais : 250 V - 5 A Température de fonctionnement (°C) : -25 .... +50 (sans déclassement) Température de stockage (°C) : -20 ... +65 Humidité : 5% .... 95% (sans condensation) Dimensions extérieures (L/H/P) (mm) : 102 x 83 x 34 Degré de protection : IP 20 Logiciel de configuration : Drivewatcher Certifications : CE 9XMF1D44V 4 entrées numériques + 4 sorties numériques + 4 entrées analogiques + 4 sorties analogiques Tension d'alimentation (Vdc) : 24 ±20% Type de FieldBUS : CANOpen ou ModBUS RTU Numéro de nœud : De 1 à 8 et de 61 à 68 Vitesse de transmission : 1 MHZ / 500kHz en mode CANOpen ; 19200 en mode ModBUS RTU Numéros d'entrée numérique : 4 Type d'entrée numérique : PNP Nombre de sorties numériques : 4 Type de sortie numérique : PNP (500mA/sortie) Entrée analogique : 4 Type d'entrée analogique : +/- 10 V résolution 1024 points Sortie analogique : 4 Type de sortie analogique : résolution +/- 10 V 1024 points Entrée d'impulsion : 2 (Type d'entrée d'impulsion : 24 V) Entrée codeur : 1 (Différentiel A,/A, B, /B, Index - 5 V) Température de fonctionnement (°C) : -25 .... +50 (sans déclassement) Température de stockage (°C) : -20 ... +65 Humidité : 5% .... 95% (sans condensation) Dimensions extérieures (L/H/P) (mm) : 102 x 83 x 34 Degré de protection : IP 20 Logiciel de configuration : Drivewatcher Certifications : CE 9XMF2D168V 16 entrées numériques + 8 sorties numériques + 4 entrées analogiques + 2 sorties analogiques Tension d'alimentation (Vdc) : 24 ±20% Type de FieldBUS : CANOpen ou ModBUS RTU Nombre de nœuds : De 1 à 8 Vitesse de transmission : 1 MHZ / 500kHz en mode CANOpen ; 19200 en mode ModBUS RTU Numéros d'entrée numérique : 16 Type d'entrée numérique : PNP Nombre de sorties numériques : 8 Type de sortie numérique : PNP (500mA/sortie) Entrée analogique : 4 (±10 V ou 4..20 mA configurable) Sortie analogique : 2 (±10 V) Entrée de température : 4 (thermocouple, dont un configurable en PT100) Température de fonctionnement (°C) : -25 .... +50 (sans déclassement) Température de stockage (°C) : -20 ... +65 Humidité : 5% .... 95% (sans condensation) Dimensions extérieures (L/H/P) (mm) : 102 x 83 x 34 Degré de protection : IP 20 Logiciel de configuration : Drivewatcher Certifications : CE 9XD4IOPRESS 4 entrées de pression Tension d'alimentation (Vdc) : 24 ±20% Type de FieldBUS : CANOpen ou ModBUS RTU Numéro de nœud : De 1 à 8 et de 61 à 68 Vitesse de transmission : 1 MHZ / 500kHz en mode CANOpen ; 19200 en mode ModBUS RTU Connexions pneumatiques : 4 (avec des tuyaux d'air flexibles de 6 mm de diamètre) Pression maximale : 7 BAR Type de données : Différentiel Gamme de pression : -200 mBAR .. +7500 mBAR (résolution de 10 mBAR) Température de fonctionnement (°C) : -25 .... +50 (sans déclassement) Température de stockage (°C) : -20 ... +65 Humidité : 5% .... 95% (sans condensation) Dimensions externes (L/H/P) (mm) : 103 x 102 x 25 Degré de protection : IP 20 Logiciel de configuration : Drivewatcher Certifications : CE caractéristiques / spécifications techniques
  • Tension d'alimentation : 24 Vdc ±20%
  • FieldBUS : CANOpen DS401 ou Modbus RTU
  • Configuration de la communication : Commutateurs DIP (local) ou Drivewatcher (logiciel)
  • Diode d'état des communications sur le bus
  • Entrées numériques : PNP, filtrées matériellement
  • Sorties numériques : PNP 500 mA par sortie (variantes avec sorties relais : 250 V - 5 A)
  • Entrées/sorties programmables disponibles sur certains modèles (8 E/S programmables)
  • Options d'E/S analogiques : ±10 V (1024 points) et/ou 4.20 mA configurables selon le modèle
  • Entrées impulsionnelles et codeur disponibles sur certains modèles (impulsion 24 V, codeur différentiel 5 V)
  • Température de fonctionnement : -25 °C à +50 °C (sans déclassement)
  • Température de stockage : -20 °C à +65 °C
  • Humidité : 5% à 95% (sans condensation)
  • Degré de protection : IP20
  • Dimensions externes (typiques) : 102 x 83 x 23 mm ou 102 x 83 x 34 mm (selon le modèle) ; module de pression : 103 x 102 x 25 mm
  • Logiciel de configuration : Drivewatcher
  • Certifications : CE

---

Ceci est une traduction automatique  (voir l’original en anglais)
