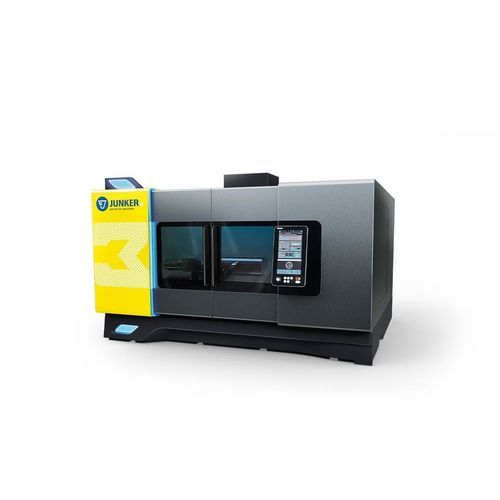

Rectifieuse cylindrique extérieure JUNICOR series

cylindriquepour arbreà 3 broches

Présentation
La rectifieuse cylindrique en corindon JUNICOR (plateforme 3) est une solution modulaire pour le meulage précis de diamètres et faces d'arbres et pièces similaires. Proposée en versions 3S et 3L, elle convient aux petites et moyennes séries et aux changements fréquents avec un temps de réglage réduit.

Points forts

• Concept machine modulaire pour des implantations productives configurables
• Courtes durées de livraison et temps de cycle pour machines individuelles et solutions complètes
• Disponibilité garantie des pièces de rechange
• Disponibilité optimisée grâce à la réduction des temps de maintenance et réparation
• Composants adaptables permettant un réoutillage rapide pour les cycles produits suivants
• Stabilité thermique assurant une précision dimensionnelle constante
• Haute rigidité grâce à une construction robuste
• Mise en service rapide via des périphériques intégrés
• Interface opérateur et logiciel modernes
• Plateforme machine ergonomique pour opérateur et maintenance
• Implantation compacte réduisant la surface au sol

Description des procédés de meulage
Sur la plateforme 3, la JUNICOR réalise des meulages de diamètre et de face précis, incluant le meulage en plongeon angulaire pour arbres de turbocompresseur et autres pièces d'arbres de haute précision.

Solutions spéciales

• Tête de broche - Plusieurs configurations de têtes de broche et de tables sont disponibles, du montage standard aux solutions sur mesure adaptées à la géométrie des pièces et aux besoins de production.
• Variantes de tête - Des variantes avec jusqu'à trois broches de meulage augmentent la flexibilité du procédé et permettent des séquences multi-opérations.

Données techniques (plateformes sélectionnées)
JUNICOR 3S
Longueur de meulage : max. 800 mm
Longueur de bridage : max. 800 mm
Masse pièce : max. 250 kg
Diamètre de meule : 508/610 mm
LxPxH (sans périphéries) : 3.250 x 2.600 x 2.200 mm

JUNICOR 3L
Longueur de meulage : max. 1 600 mm
Longueur de bridage : max. 1 600 mm
Masse pièce : max. 250 kg
Diamètre de meule : 508/610 mm
LxPxH (sans périphéries) : 4.050 x 2.600 x 2.200 mm

Équipements et options

• Bed machine - Bed en fonte minérale offrant amortissement, rigidité en torsion et stabilité thermique.
• Dispositif de bridage - Interface de montage 3 points brevetée pour un montage et un centrage rapides des meules, des outils de dressage et des dispositifs de bridage ; réglage de la contre-pointe et du porte-pièce par roue à chaîne, vérin hydraulique ou axe CNC à crémaillère ; option airlift.
• Positionnement longitudinal - Palpeur axial compensant automatiquement les variations de longueur des brut ; valeurs intégrées par la commande.
• Lunettes - Option : lunettes auto-centrantes 3 points avec mors hydrauliques de suivi pour un appui stable et une répartition équilibrée des forces.

Pièces usinées

• Arbres de turbocompresseur
• Arbres de turbine

Brochures produit
Les brochures produit sont disponibles en plusieurs langues, notamment en anglais et en allemand.

Caractéristiques techniques

• Nom de la série : JUNICOR
• Plateformes disponibles : 3S, 3L
• Matériau de meulage : Corindon
• Concept machine : modulaire, plateforme 3
• Applications : petites à moyennes séries ; matériaux variés
• Options : variantes de tête jusqu'à trois broches ; systèmes de bridage divers ; palpeur en longitudinal ; lunettes auto-centrantes
