Machine d'essai pour impacts multiples de cailloux 508 Select

semi-automatiquecontrôlée par PLCpour tôle

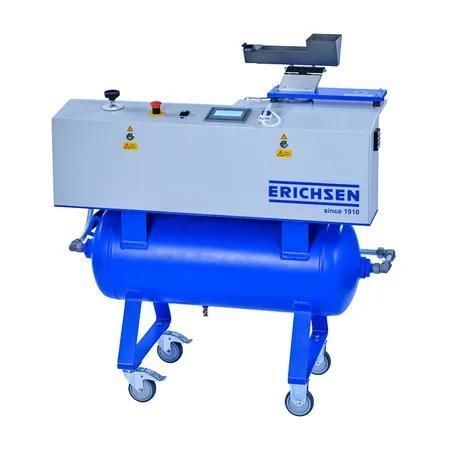

Le MULTI GRIT TESTER 508 Select est un appareil d'essai à impacts électropneumatique de haute précision. Il se caractérise par une bonne répétabilité et une bonne comparabilité des résultats. Le MULTI GRIT TESTER 508 sert à évaluer la résistance d'un ou plusieurs revêtements de peinture et de matériaux similaires aux impacts provoqués par des corps de faible masse frappant l'échantillon à grande vitesse, tels que rencontrés sur véhicules routiers et ferroviaires et autres équipements de transport. La navigation claire du menu via l'écran tactile comprend des niveaux protégés par mot de passe, empêchant les accès non autorisés et les modifications de programme. Avec la version modulaire MULTI GRIT TESTER 508 Select, un seul appareil de base est nécessaire et peut être converti avec peu d'effort pour des essais selon VDA ou SAE.

MULTI GRIT TESTER 508 Select – Module VDA (vendu séparément)
La pièce d'essai est soumise à des impacts par des billes d'acier à arêtes vives accélérées par air comprimé. Un accumulateur d'air élimine les effets des variations momentanées de pression sur l'alimentation en air comprimé externe. L'alimentation en billes s'effectue automatiquement via un convoyeur vibrant réglable.

Objectif et application (VDA)
Le MULTI GRIT TESTER 508 Select avec module VDA est un appareil de test de type steinschlag développé en coopération avec le Verband der Automobilindustrie (VDA) et conforme aux prescriptions nationales et internationales. Il sert à évaluer la résistance des couches de peinture/revêtement simples et multicouches aux impacts de petits corps à grande vitesse, comme sur véhicules routiers et ferroviaires et équipements de transport associés.

Principe de l'essai (VDA)
Un nombre défini de projectiles d'une forme, d'un matériau et d'une qualité de surface spécifiés est projeté pendant une durée donnée et avec une énergie définie sous un angle déterminé (54° conformément à la DIN/ISO) sur l'échantillon.

MULTI GRIT TESTER 508 Select – Module SAE (vendu séparément)
Le bombardement des éprouvettes s'effectue avec un gravier déterminé (conforme à ASTM D 3170) accéléré par air comprimé. Selon d'autres spécifications normatives, d'autres matériaux de projectile peuvent être utilisés. L'alimentation en matériau de projection s'effectue automatiquement via un convoyeur vibrant réglable. Sur un affichage multifonction, la pression de travail, la durée de l'essai, le réglage du convoyeur vibrant et le nombre d'essais effectués (total/temporaire) peuvent être consultés. Un accumulateur d'air compense les variations momentanées de pression de l'alimentation externe en air comprimé. Le dispositif de fixation des échantillons du MULTI GRIT TESTER 508 Select avec module SAE dispose d'un angle d'impact réglable. L'unité de réglage permet d'orienter la plaque d'essai par rapport à la direction de l'impact dans une plage de 30° à 90° par pas de 15°. Contrairement à la version VDA, la plaque d'essai dans la version SAE se trouve entièrement à l'intérieur de la chambre d'essai pendant toute la procédure de bombardement. En raison de nombreuses différences techniques, un essai selon VDA avec la version SAE n'est pas prévu et est techniquement exclu.

Objectif et application (SAE)
Le MULTI GRIT TESTER 508 Select avec module SAE est un appareil de steinschlag doté d'un angle d'impact réglable, conçu pour les essais spécifiés par SAE/ASTM et normes associées.

Principe de l'essai (SAE)
Un nombre défini de projectiles aux propriétés spécifiées est dirigé pendant une période donnée et avec une énergie définie sous un angle d'impact déterminé sur l'échantillon.

Contenu de la livraison

• MULTI GRIT TESTER 508 Select (appareil de base – sans les modules requis pour les essais selon VDA ou SAE)
• Réservoir de pression
• Manuel d'utilisation

Normes

• DIN EN ISO 20567-1
• FORD FLTM BI 157-06
• RENAULT D24 1702
• PSA D24 1312
• DAIMLER DBL 5416
• SAE J 400
• ASTM D 3170

Caractéristiques / spécifications techniques

• Actionnement : électropneumatique
• Affichage : écran tactile
• Alimentation électrique : 85 - 264 VAC / 47 - 63 Hz (tension de commande 24 V)
• Module SAE (Select) : env. 34 kg
• Module VDA (Select-M) : env. 19 kg
• Module VDA (Select-P) : env. 22 kg
• Pression de service : (0 - 6) bar / réglable
• Portable / Stationnaire : Stationnaire
• Temps d'alimentation du matériau : réglable
• Contrôle pression de remplissage : env. 5 bar (VDA), 7,8 bar de surpression (SAE), commutation automatique selon module
• Dimensions appareil de base : env. 1150 x 550 x 1350 mm
• Masse nette appareil de base : env. 125 kg
• Raccord air comprimé (SAE) : min. 8 bar / max. 10 bar, tuyau avec ID 19 mm requis / Débit volumique : min. 3 m³/min
• Raccord air comprimé (VDA) : min. 6 bar / max. 10 bar, tuyau avec ID 13 mm requis
