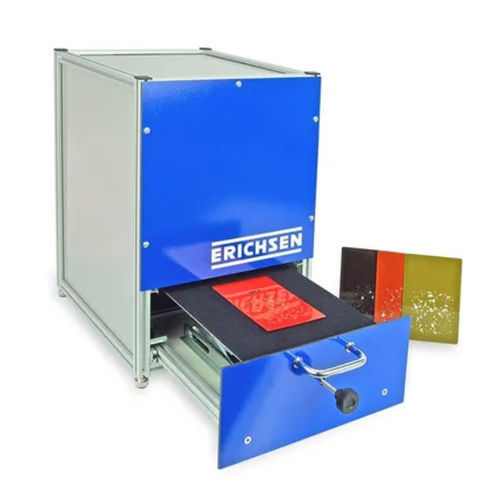

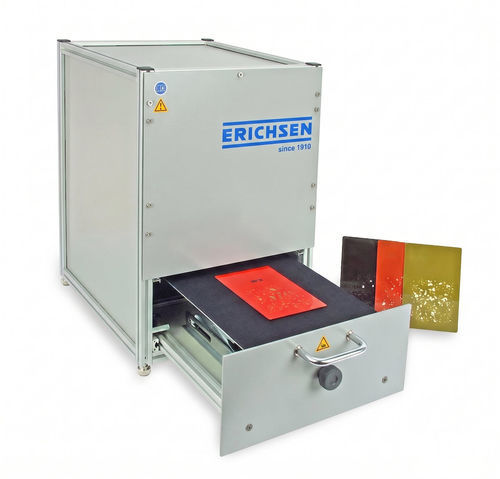

Système d'analyse de données GRITSCAN

d'échantillonsautomatiquepar caméra

Description
Le système d'analyse de surface GRITSCAN est une solution matérielle et logicielle combinée pour l'évaluation automatique des motifs d'impact sur surfaces planes ; connectable via câble USB à des ordinateurs portables/PC courants (à fournir par l'utilisateur). L'appareil est destiné à l'évaluation de la résistance aux projections de gravillons selon EN ISO 20567-1. Les résultats sont affichés sous forme de valeurs de classement (0 - 5) conformément à EN ISO 20567-1 (pages 11-13). L'analyse d'image s'effectue selon EN ISO 21227-2 annexe A.

Fonction et évaluation
GRITSCAN fournit une évaluation automatique et la documentation des motifs d'impact. La technique d'éclairage LED spécialement développée permet l'analyse sur différentes plages de contraste. Les paramètres d'évaluation peuvent être facilement adaptés par l'utilisateur aux exigences de l'essai. Les résultats sont fournis avec les images correspondantes au format PDF.

Valeurs fournies en standard

• Surface affectée en %
• Nombre d'impacts
• Valeur de classement 0 - 5 par pas de 0,1

Avantages par rapport aux solutions purement logicielles

• Commande matérielle entièrement intégrée au logiciel (pas de basculement entre appareils)
• Les images sont insérées automatiquement dans le logiciel (plus d'import d'image manuel)
• Génération automatique du rapport d'essai

Contenu de la livraison

• Matériel et logiciel GRITSCAN (clé USB)
• Câble USB 3.0 A/B
• Alimentation avec câble Euro
• Bandelettes d'insertion pour échantillons > DIN A5
• Plaque d'étalonnage pour étalonnage standard
• Feuille d'étalonnage pour épaisseur d'échantillon jusqu'à 30 mm
• Manuel d'utilisation

Normes

• EN ISO 20567-1
• EN ISO 21227-2 annexe A

Caractéristiques / spécifications techniques

• Numéro de commande : 24850131
• Modèle : GRITSCAN
• Poids : env. 12 kg
• Alimentation : 100 - 240 V AC, 50/60 Hz
• Épaisseur maxi d'échantillon : 30 mm (plan)
• Taille maxi d'échantillon : 210 x 300 x 30 mm
• Dimensions (ext.) : env. 320 x 420 x 575 mm (L x P x H)
• Portable / Stationnaire : Stationnaire
• Configuration requise : processeur i5 ou équivalent ; connexion PC USB 3.0 ; OS à partir de Windows 7 (32/64 bits) ; 8 Go RAM ; résolution écran min. 1280 x 800 px
• Taille d'échantillon standard : 150 x 100 x 1 mm
