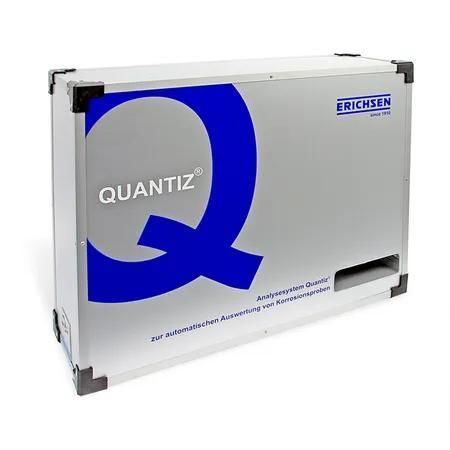

Système d'analyse de données QUANTIZ®

d'échantillonsautomatiquepar caméra

Description
Le système d'analyse QUANTIZ® fournit une évaluation et une documentation automatiques des échantillons de corrosion via une unité d'imagerie par caméra et une illumination optimisée. La technique d'éclairage permet l'analyse sur différents niveaux de contraste et autorise l'évaluation de la corrosion filiforme sans retrait manuel des couches de peinture affectées. Les paramètres d'évaluation sont ajustables par l'utilisateur selon les exigences d'essai.

Méthodes d'évaluation possibles
Désolidarisation au trait (scribe), corrosion de bord, corrosion filiforme et corrosion sur surface.

Objet et application
QUANTIZ® est un système matériel et logiciel intégré pour l'évaluation et la documentation automatiques de divers échantillons de corrosion ; raccordable via câble USB à des ordinateurs portables/PC standard (à fournir par l'utilisateur). Conçu pour les essais en laboratoire et les contrôles qualité.

Contenu de la livraison

• Système d'analyse de surface QUANTIZ®
• Matériel et logiciel, dongle
• Câble USB
• Cordon secteur / alimentation
• Manuel d'utilisation

Normes

• EN ISO 4628-8
• EN ISO 4628-10
• DIN EN ISO 21227
• EN ISO 21227-3
• EN ISO 21227-4
• PPG & Stellantis XScribe 16 SC / XScribe 16 SS
• EN ISO 2409
• SAE J 400
• ISO 4628-3
• ISO 4623-2
• ASTM D610-8
• ASTM D714
• GSB
• EQUALICOAT
• Volvo STD 1029, 5471
• Daimler PBODC361 (5,4)-2009
• TPJLR.52.561
• ISO 20567-1

Caractéristiques / spécifications techniques

• Dimensions : env. 620 x 220 x 530 mm (L x P x H)
• FOV (caméra) : 190 x 110 mm (L x l)
• Poids net : env. 4,8 kg
• Alimentation : 100 - 240 V AC, 50/60 Hz
• Largeur max. d'échantillon : 150 mm
• Portable / Stationnaire : Portable
