Machine de délaminage Model 602

Description

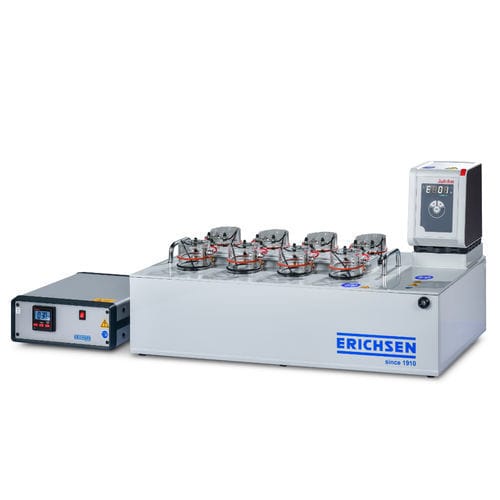

Le Délaminateur cathodique Modèle 602 est un appareil destiné aux contrôles rapides et aux inspections régulières de la qualité des métaux revêtus. Le système se compose d'une unité d'alimentation/commande et d'un bain d'immersion thermostatique équipé de 8 récipients d'essai et d'un circulateur. Chaque récipient possède sa propre source de courant constant, permettant d'éprouver jusqu'à 8 échantillons simultanément et indépendamment. Le test de délamination cathodique met en évidence la pénétration du revêtement aux zones endommagées et révèle les prétraitements défectueux (formation de bulles au niveau de points, rayures ou impacts de gravier).

But et application
Les dommages mécaniques aux revêtements organiques sur métal entraînent une perte de protection contre la corrosion. Les causes typiques incluent les impacts de gravier sur véhicules ainsi que les dommages liés à la manutention, au transport et à l'installation. Le comportement corrosif dépend du système de protection, en particulier de la préparation de la surface du substrat et de la composition du revêtement.

Principe d'essai
L'appareil évalue l'adhérence des revêtements sur métal. Un outil de grattage (p.ex. outil selon van Laar, Modèle 426) crée une rayure définie d'environ 5 cm jusqu'au substrat métallique. L'échantillon est placé dans un récipient rempli d'électrolyte (0,5 N KOH) et fixé avec une pince crocodile. L'essai est déclenché par une minuterie (durée standard : 30 min). Dans ces conditions accélérées, la pénétration du revêtement peut être observée. Après l'essai, les échantillons sont rincés et séchés ; les zones sous-coupées peuvent être retirées mécaniquement pour examen.

Contenu de la livraison

• Délaminateur cathodique, Modèle 602
• Câble secteur
• Manuel d'instructions

Caractéristiques techniques

• Alimentation : 230 V AC, 50 Hz
• Poids de l'unité d'alimentation : env. 3 kg
• Dimensions des échantillons : env. 15 x 3 cm (L x l)
• Portable / Stationnaire : Stationnaire
• Dimensions du bac d'immersion : env. 700 x 359 x 352 mm (L x l x H)
• Dimensions de l'unité d'alimentation du bac : env. 260 x 275 x 110 mm (L x l x H)
• Temps de chauffe des récipients d'essai : env. 20 min (temp. ambiante : 23 °C ; eau : 20 °C)
• Temps de chauffe avec bac d'immersion : env. 1,5 h
• Poids du bac d'immersion avec récipients d'essai : env. 12,5 kg
• Poids du bac d'immersion avec récipients d'essai et dispositif de contrôle de température avec circulation : env. 16 kg
