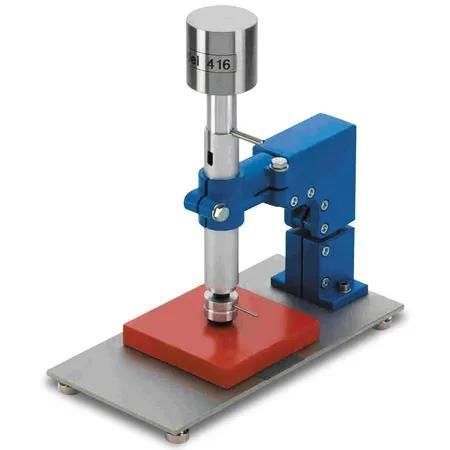

Appareil de test de résistance à la compression Model 416

manuelà peinturepour revêtement

Application
Cet appareil est conçu pour vérifier l'état de surface (parachèvement à cœur) des peintures, vernis et revêtements similaires selon ISO 9117 et EN 29117.

Principe d'essai
Un embout d'essai recouvert d'un tissu monofilament en nylon et chargé d'un poids défini est abaissé sur la surface d'essai pendant une durée limitée puis tourné de 90°. L'effet sur le revêtement est évalué après le soulèvement de l'embout afin de déterminer la séchage en surface.

Conception et fonctionnement
Le dispositif comprend un banc d'échantillon avec un support guidant verticalement le poids de charge. L'embout d'essai est relié au poids par une rotule (poids total de l'embout d'essai 1500 g). Une plaque en caoutchouc (dureté 50 IRHD selon ISO 48) est fixée à l'avant de l'embout. Un tissu en nylon monofilament (diamètre du fil 0,12 mm, 100 x 100 mm) est fixé et retenu par un joint torique ; il doit être remplacé avant chaque essai. L'appareil doit être nivelé horizontalement avant utilisation à l'aide de la bulle fournie et des pieds réglables.

Procédure d'essai

Après un temps de séchage défini, abaisser l'embout sur l'échantillon. Appuyer pendant 10 s, tourner l'embout de 90° puis le relever après 2 s supplémentaires. Si aucune trace ni dommage n'apparaît sur le revêtement, l'état de sécheresse en surface est atteint ; sinon répéter l'essai après un intervalle approprié (voir normes).

Contenu de la livraison

• Appareil de test de séchage en surface, Modèle 416
• Bulle de nivellement
• 100 tissus en nylon 100 x 100 mm

Normes

• ISO 9117
• DIN EN 29117

Caractéristiques techniques / spécifications

• Désignation du modèle : Modèle 416
• Numéro de commande : 01850131
• Entrée en action : Manuel
• Dimensions : longueur env. 150 mm • largeur env. 300 mm • hauteur env. 305 mm
• Poids net : env. 4,5 kg
• Poids total de la tête d'essai : 1500 g
• Plaque en caoutchouc : dureté 50 IRHD (selon ISO 48)
• Tissu en nylon : monofilament, diamètre du fil 0,12 mm, format 100 x 100 mm (usage unique)
• Chronométrage de l'essai : appuyer 10 s, tourner 90°, relever après 2 s supplémentaires
