Testeur de pression Model 415

de compressionpour peinturepour revêtement

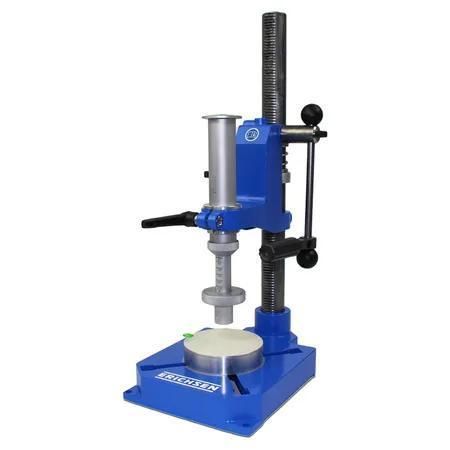

L'Appareil de mesure du degré de séchage Modèle 415 détermine le degré de séchage des peintures et des revêtements selon ISO 9117 en utilisant la méthode modifiée de Bandow-Wolff. Il se compose d'un cylindre en métal léger avec une ressort de compression intégré (pour générer une force d'empreinte jusqu'à 250 N), d'un mécanisme de levier pour appliquer la force perpendiculairement et d'une plaque de support réglable pour s'adapter à l'épaisseur de l'échantillon.

Principe d'essai et construction
L'appareil est conçu comme un dispositif d'empreinte manuel monté sur un support. Le ressort de compression intégré fournit la force d'empreinte qui est transmise perpendiculairement via un levier. La plaque de support est réglable pour différents épaisseurs d'échantillon. Des poids et une disque en caoutchouc souple fournis permettent l'application de charges normalisées conformément à la méthode.

Réalisation des essais

• Taux de séchage 1
• La couche est saupoudrée de ballotini qui sont ensuite retirés à l'aide d'un pinceau fin.
• Taux de séchage 2 et 3
• Placer un disque de papier sur la couche, puis une disque en caoutchouc souple. Appliquer des charges de 20 g et 200 g en ajoutant l'un des poids individuels fournis (durée de charge 60 s).
• Taux de séchage 4 à 7
• Placer la plaque d'essai sur la base du support avec la couche vers le haut et recouvrir successivement d'un disque de papier et d'un disque en caoutchouc souple. La charge requise (2 kg ou 20 kg) correspondant à une force du piston de 20 N ou 200 N est produite par la pression du levier et maintenue pendant env. 60 s.

Évaluation de l'essai
Après le retrait de la charge, évaluer la couche selon la table d'indication du degré de séchage ISO 9117 fournie avec la méthode.

Contenu de la livraison

• Appareil de mesure du degré de séchage, Modèle 415
• Support
• Poids individuel pour une charge de 20 g
• Poids individuel pour une charge de 200 g
• 2 disques en caoutchouc souple, ∅ 22 mm
• 100 disques de papier, ∅ 26 mm
• Distributeur de ballotini
• 50 g de billes de verre (ballotini), ∅ 125 - 250 μm, conformes à ISO 9117

Normes

• ISO 9117

Caractéristiques / spécifications techniques

• Entraînement : Manuel
• Dimensions : Largeur env. 150 mm // Profondeur env. 300 mm // Hauteur env. 440 mm
• Poids net : env. 4,5 kg
• Force d'essai : jusqu'à 250 N
• Poids inclus pour charge standard inférieure à 2 kg (20 N) : poids de 20 g et 200 g (diamètre 24 mm)
• Disque en caoutchouc souple : diamètre 22 mm, épaisseur (5 ± 0,5) mm, dureté (50 ± 5) IRHD (DIN ISO 48)
• Ballotini : 50 g de billes de verre ∅ 125 - 250 μm (ISO 9117)
• Numéro de commande : 00930131
