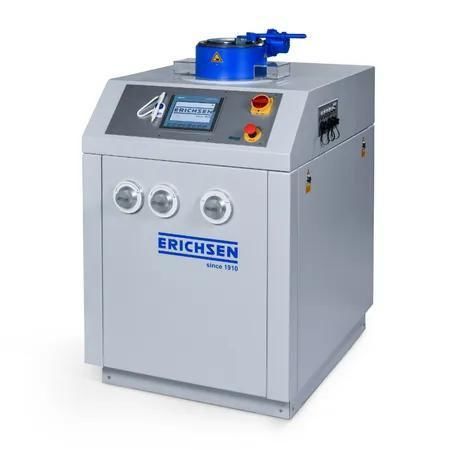

Machine d'essai multiparamètres Model 242-Basic

de déformationtotalement automatiquecontrôlée par PLC

Le modèle 242-Basic est une machine d'essai entièrement automatique, électro-hydraulique, pour les essais de cupping (tiefung) et de profondeur permettant d'évaluer la ductilité des tôles revêtues ferreuses et non ferreuses, avec une force de traction maximale de 200 kN.

Présentation
La machine est conçue pour tester les coil coatings, les matériaux peints, plastifiés ou galvanisés. Elle est équipée d'afficheurs numériques pour la lecture de la force de traction, de la force de maintien de la rondelle et du déplacement du poinçon. Adaptée au contrôle qualité de routine et aux investigations R&D (essais de ré-emboutissage, essais de nervure) pour intensifier les conditions d'essai.

Application
Le modèle 242-Basic permet de réaliser des essais ERICHSEN (cupping) et des essais d'emboutissage profond sur tôles afin de vérifier que les revêtements de surface ne sont pas détériorés lors des déformations en trois dimensions (comme en thermoformage et emboutissage profond). Convient pour des épaisseurs de tôle de 0,2 mm à 4,0 mm (valeur indicative basée sur une résistance à la traction de 400 N/mm² ; l'épaisseur maximale drawable doit être ajustée pour des résistances supérieures/inférieures).

Avantages

• Réduction des taux de rebut grâce à une surveillance continue de la qualité des revêtements en production et en contrôle process.
• Tri immédiat des matières entrantes par essais de cupping ou d'emboutissage pour confirmer la conformité aux caractéristiques spécifiées sans préparation d'échantillon spécifique.
• Construction électro-hydraulique assurant un fonctionnement peu soumis à l'usure, une grande précision des résultats et des coûts de maintenance et d'exploitation réduits.

Contenu de la livraison

• Machine d'essai de cupping et d'emboutissage profond, Modèle 242-Basic
• Manuel d'utilisation
• Certificat d'essai du fabricant M

Normes

• DIN EN ISO 1520
• DIN EN 13523-6

Caractéristiques / spécifications techniques

• Entraînement : électro-hydraulique
• Essais principaux : ERICHSEN (cupping) et essai d'emboutissage profond
• Alimentation : 400 V, 3~, 50 Hz
• Force de traction maximale : 200 kN
• Vitesse de traction : jusqu'à 800 mm/min (typiquement env. 500 mm/min)
• Force de maintien : 0,5 - 30 kN et 10 - 100 kN (deux plages)
• Puissance requise (env.) : 3,0 kW
• Force de poinçonnage maximale : 265 kN
• Course du porte-blanc (env.) : 38 mm
• Course du poinçon de traction (env.) : 80 mm
• Ouverture pour insertion de tôle, largeur max. : 125 mm
• Dimensions (H x L x P) env. : 1320 mm x 810 mm x 1100 mm
• Masse nette (env.) : 600 kg
• Fonctionnalités additionnelles : afficheurs numériques pour forces et déplacements ; accès aisé à l'agrégat d'essai intégré pour changements d'outils rapides ; cycle unique pour découpe, emboutissage et éjection du gobelet
