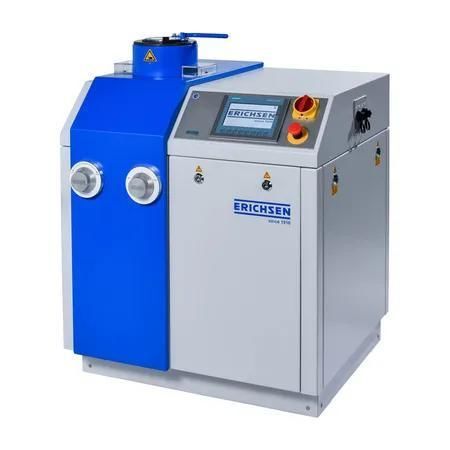

Machine d'essai multiparamètres Model 212

de déformationtotalement automatiquecontrôlée par PLC

Machine entièrement automatique électro-hydraulique pour essais Erichsen (cintrage) et d'emboutissage profond, destinée à évaluer la ductilité des tôles métalliques, ferreuses et non ferreuses, revêtues.

Application
Conçue pour réaliser des essais de cintrage Erichsen et d'emboutissage profond sur matériaux en feuille revêtus (par ex. coil coatings, laqués, plastifiés ou galvanisés). Convient pour des épaisseurs de tôle d'environ 0,1 mm à 3,0 mm (sur la base d'une résistance à la traction de 400 N/mm²) ; l'épaisseur maximale testable varie selon la résistance du matériau. Permet des opérations de re-trait (second tirage avec matrice/poinçon plus petit) et peut être combinée avec l'appareil d'essai de nervure (Modèle 227) pour intensifier les essais de destruction du revêtement.

Utilité

• Réduire le taux de rebut en surveillant la qualité du revêtement durant la production et dans les services de contrôle en cours de process.
• Tri immédiat des matériaux entrants par essais Erichsen ou d'emboutissage sans préparation spéciale des échantillons pour vérifier les propriétés.
• Construction électro-hydraulique robuste pour un fonctionnement résistant à l'usure, une grande précision des résultats et un faible besoin de maintenance.

Conception
Châssis en tôle d'acier robuste intégrant l'agrégat d'essai (cylindre d'essai avec piston de travail, plaque de maintien de tôle et matrice). Tous les composants sont facilement accessibles de l'extérieur pour un changement rapide d'outillage. La séquence de fonctionnement réalise la découpe, le formage et l'éjection de la coupelle en un seul cycle automatique. Les commandes opérateur sont disposées de manière ergonomique sur le tableau de commande.

Livraison

• Machine d'essai Erichsen et d'emboutissage, Modèle 212
• Outil d'essai conforme à DIN EN ISO 1520
• Manuel d'utilisation
• Certificat d'essai fabricant M

Normes

• DIN EN ISO 1520
• DIN EN 13523-6

Caractéristiques techniques

• Modèle : Modèle 212
• Numéro de commande : 01780431
• Entraînement : Électro-hydraulique
• Types d'essai : Cintrage Erichsen, Essai d'emboutissage profond
• Alimentation : 3L/N/PE AC 400 V 50 Hz, 2,2 kW
• Force de traction maximale : 120 kN
• Vitesse de traction : 770 mm/min
• Dimensions (H x L x P) env. : 1100 mm x 900 mm x 800 mm
• Poids net env. : 470 kg
• Force de poinçonnage, max. : 200 kN
• Force de maintien de tôle, max. : 45 kN
• Course du porte-pièce env. : 35 mm
• Course du poinçon de traction env. : 60 mm
• Ouverture pour insertion de tôle, largeur max. : 110 mm
